2010年　安曇野パーマカルチャー塾　ガーデンハウス制作過程

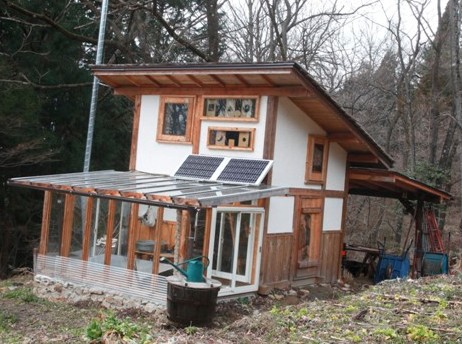

DC12Vの家　2011

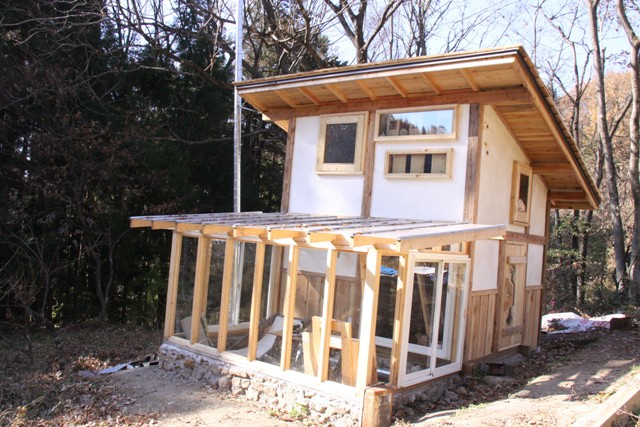

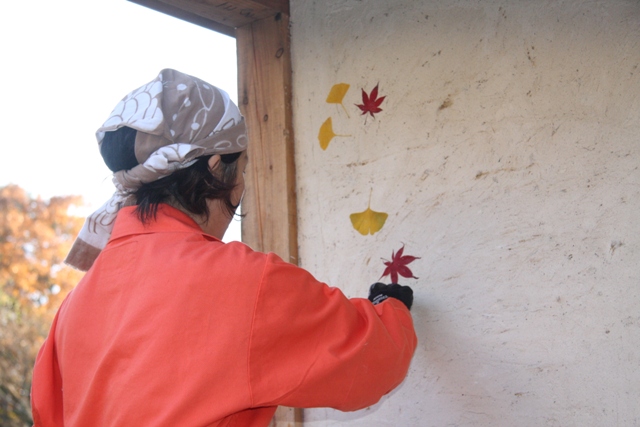

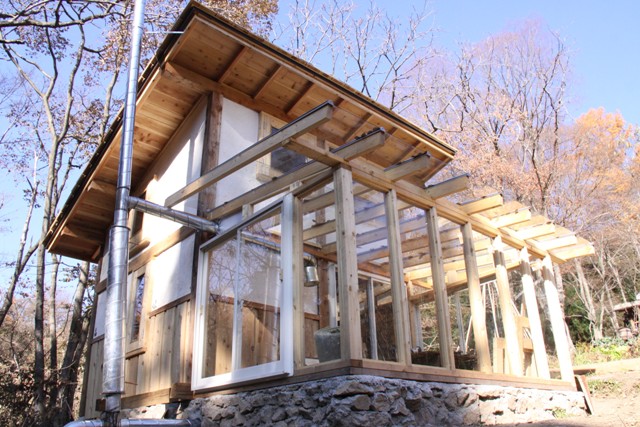

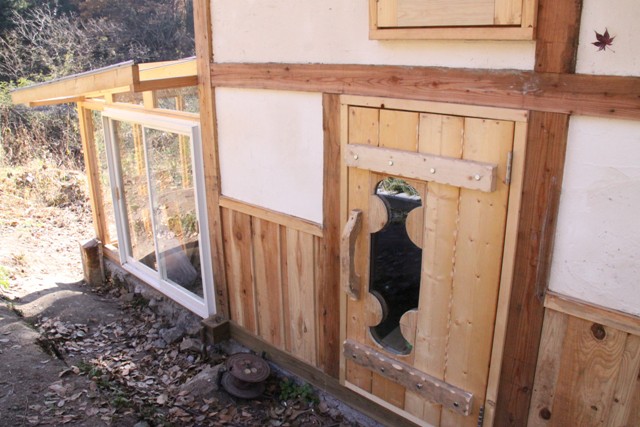

１１月２１日

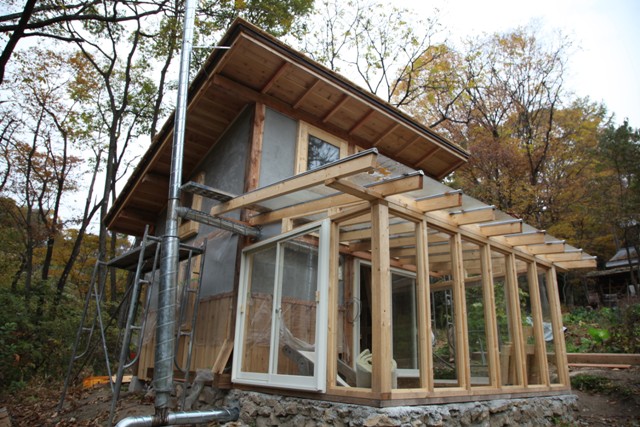

１１月１２日

１１月４日

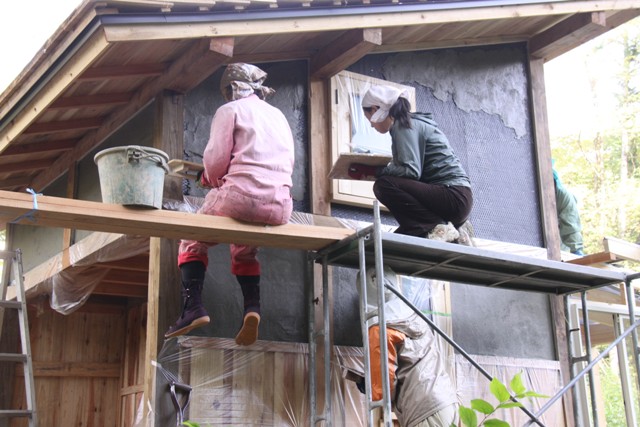

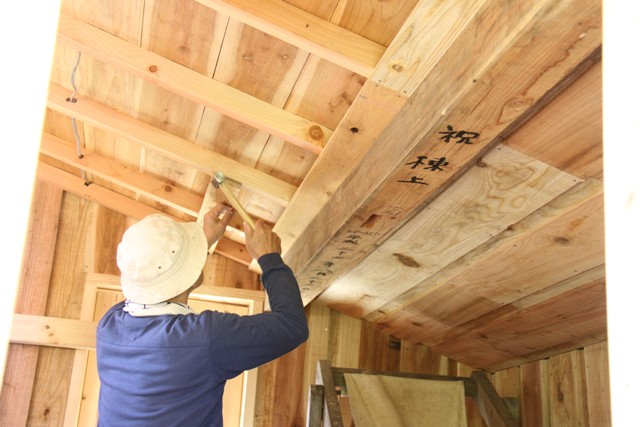

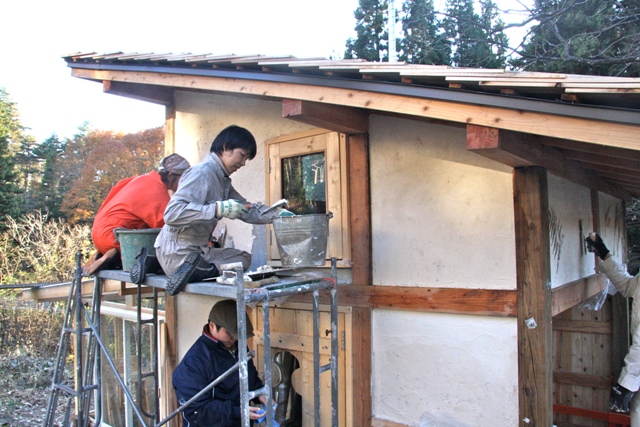

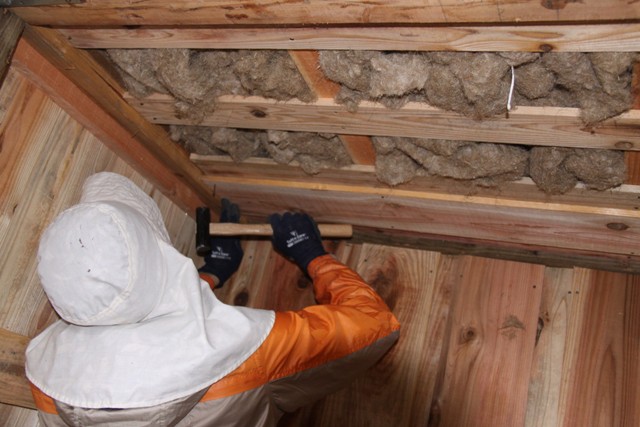

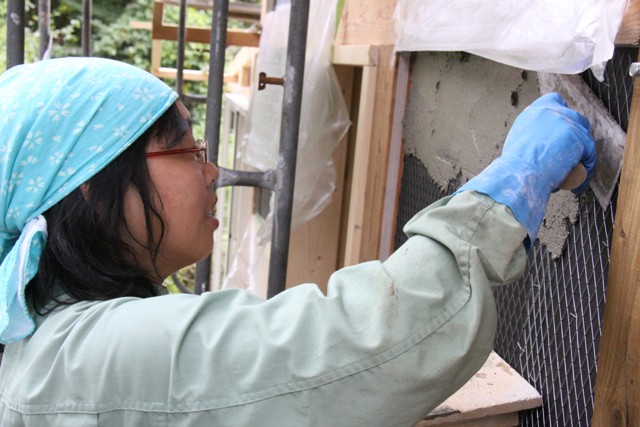

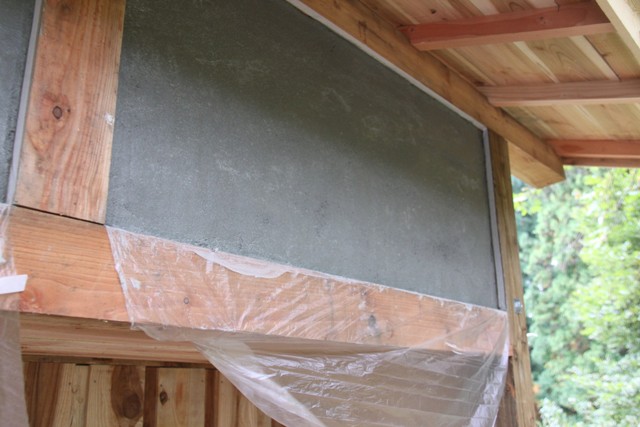

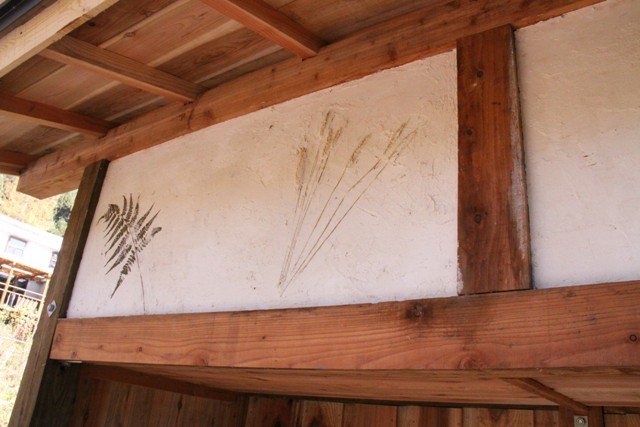

１０月２４日 壁モルタル塗り　天井断熱材入れと天井張り

１０月　ペチカタイプのロケット時計ストーブ型　製作
　ガーデンハウスと温室を暖めます。　　
　　　ペチカタイプのロケットストーブ

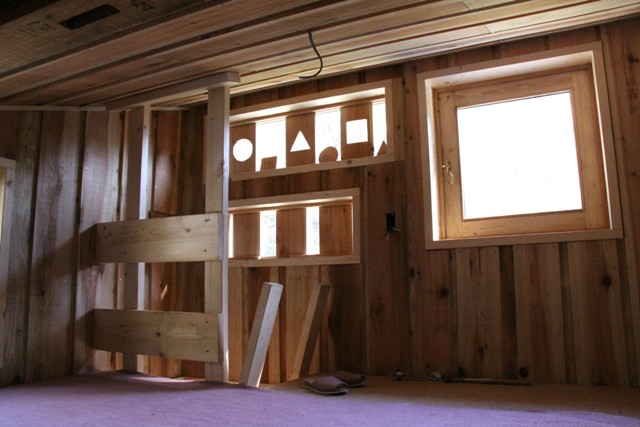

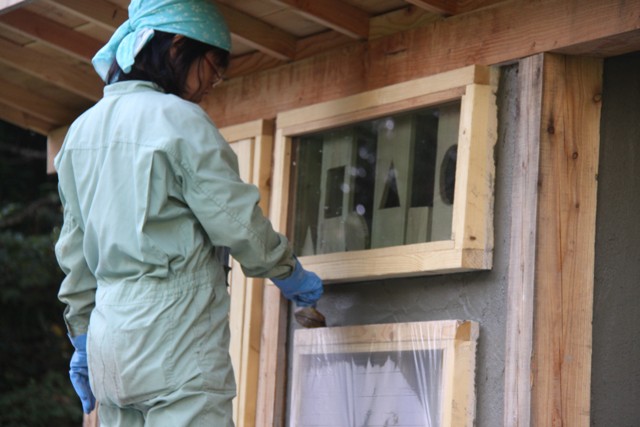

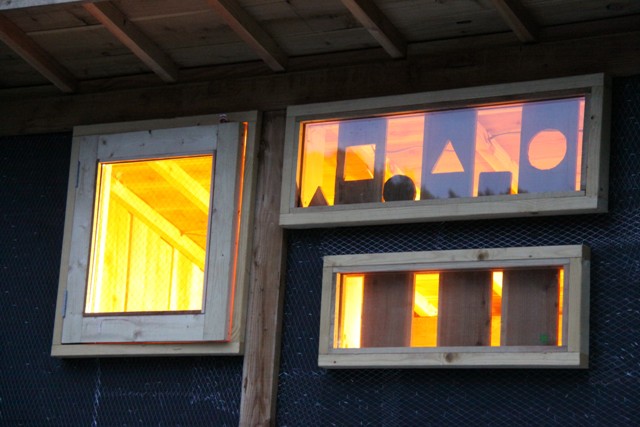

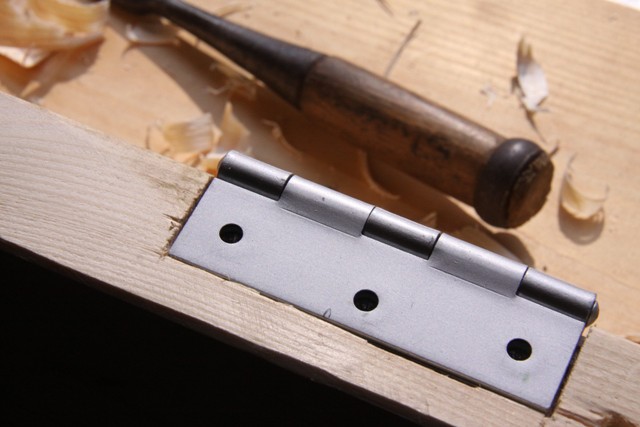

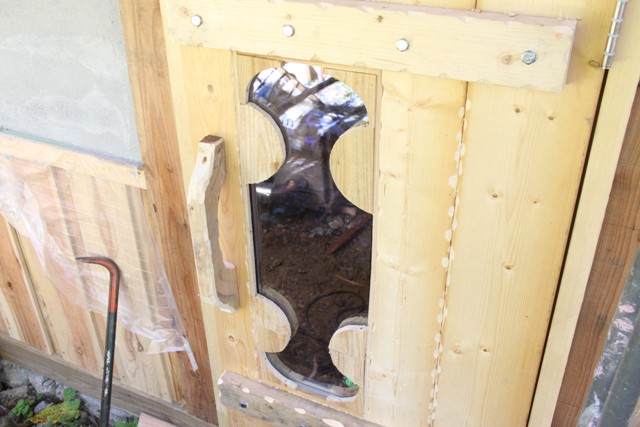

１０月８日　窓作り

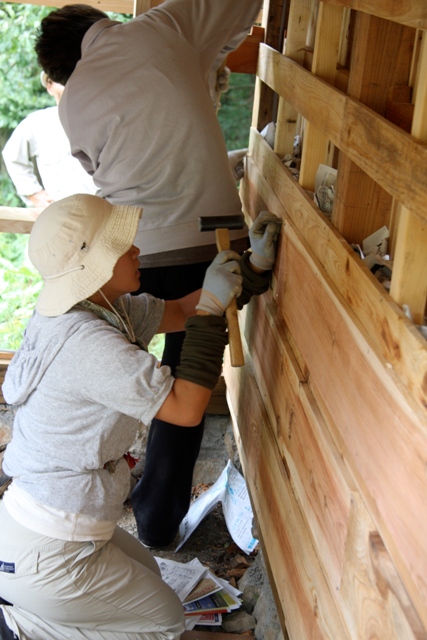

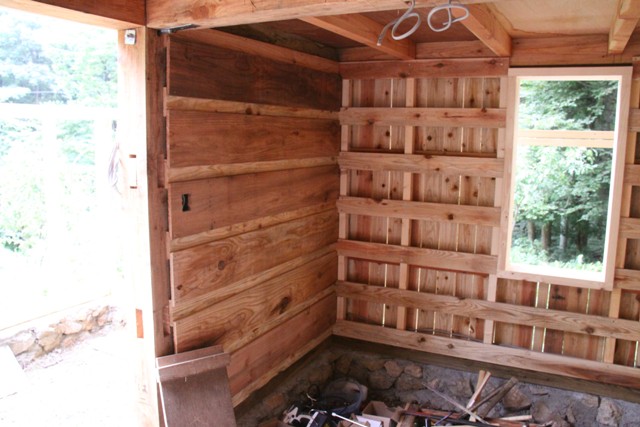

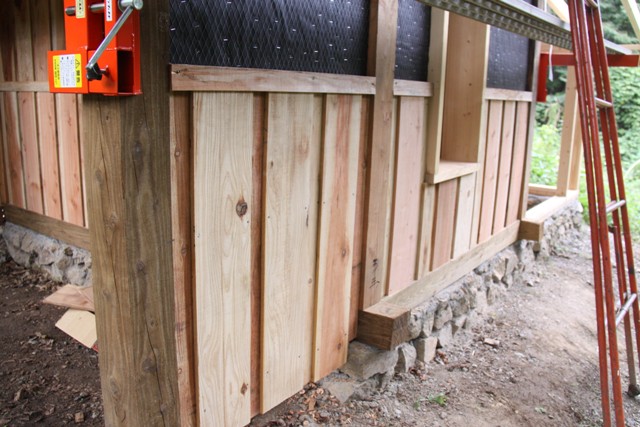

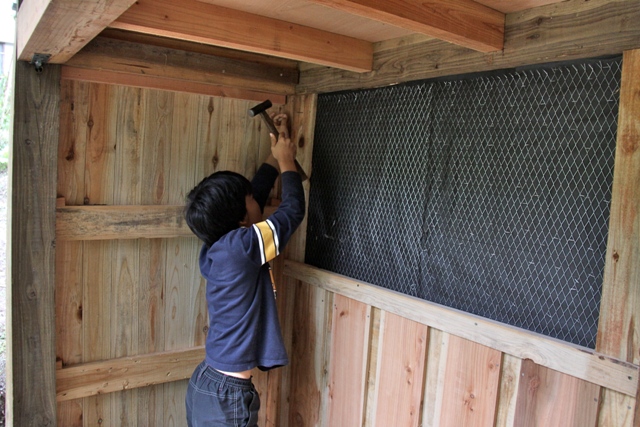

１０月５日腰板張り

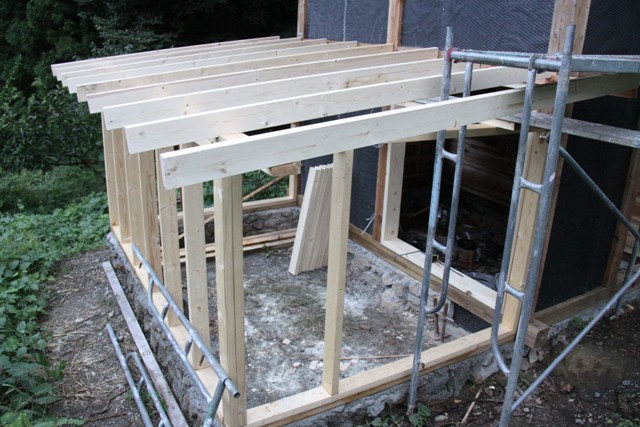

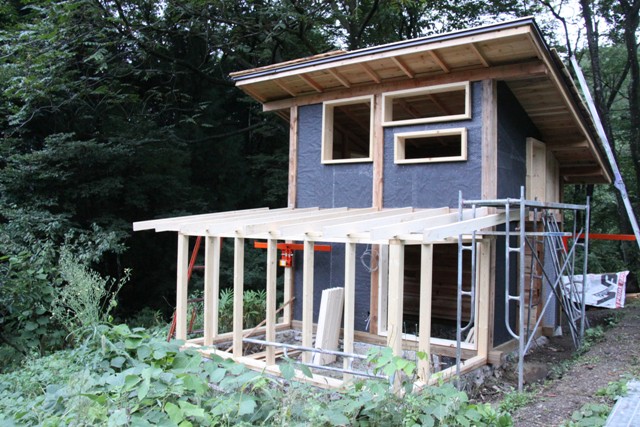

９月２８日温室垂木

　　

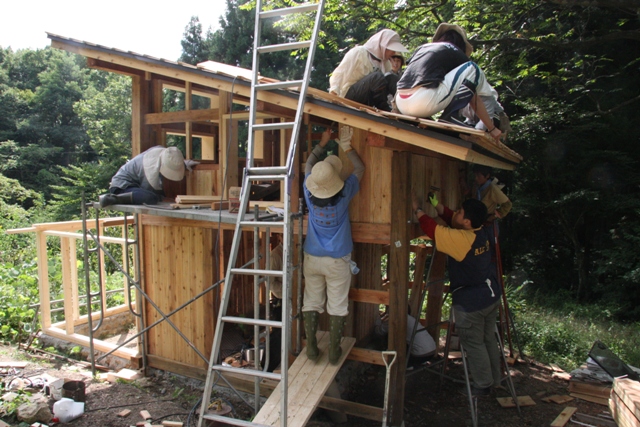

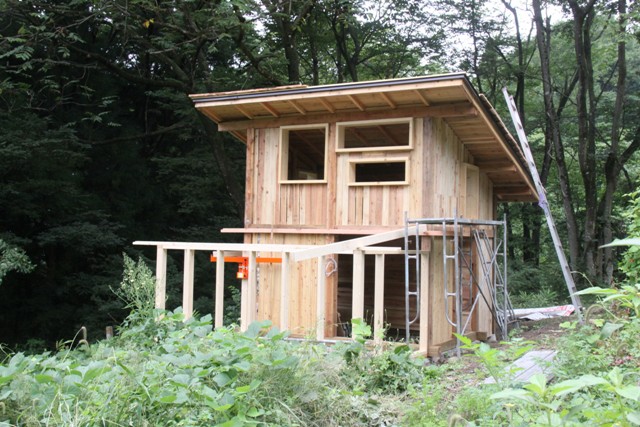

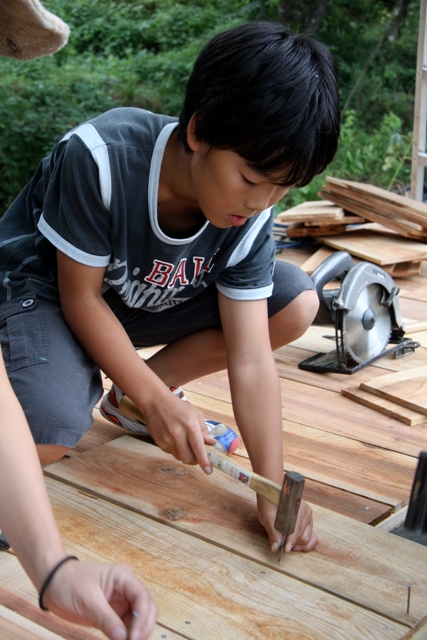

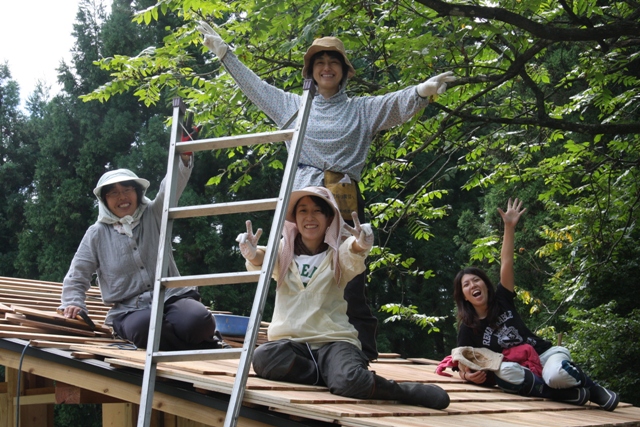

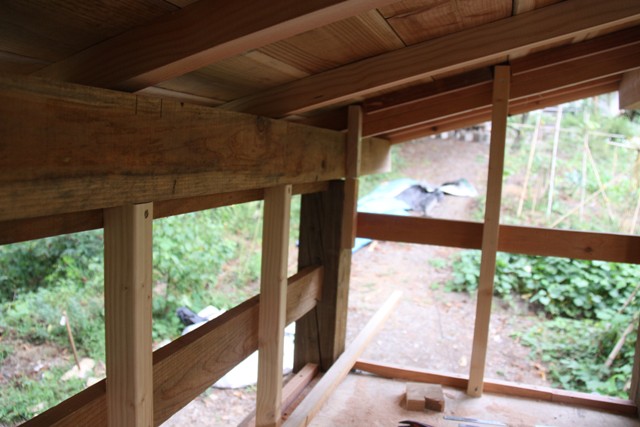

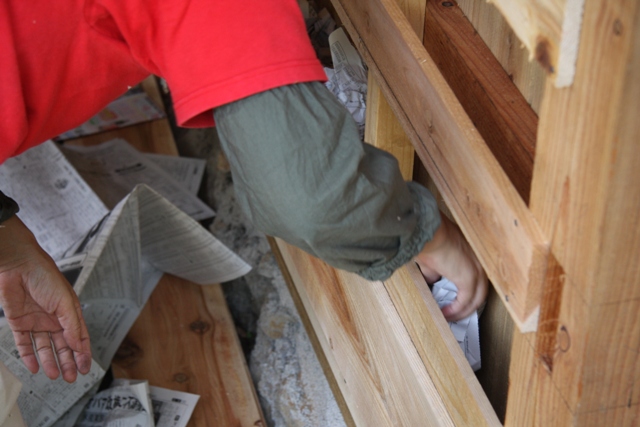

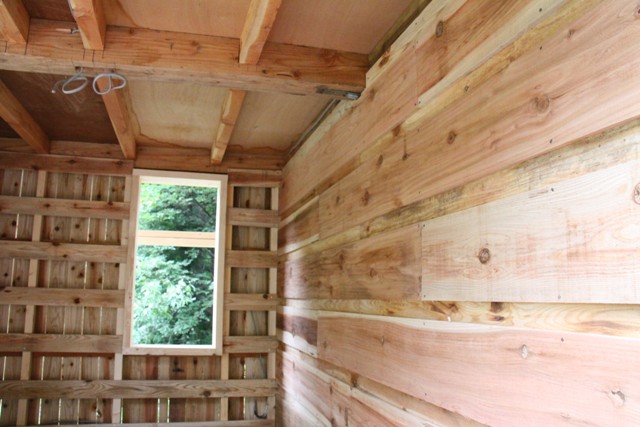

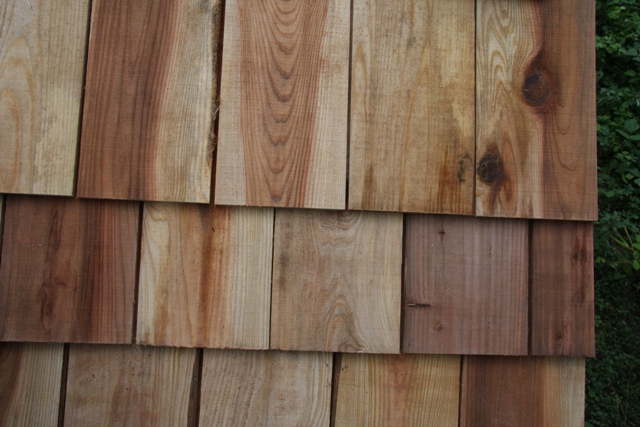

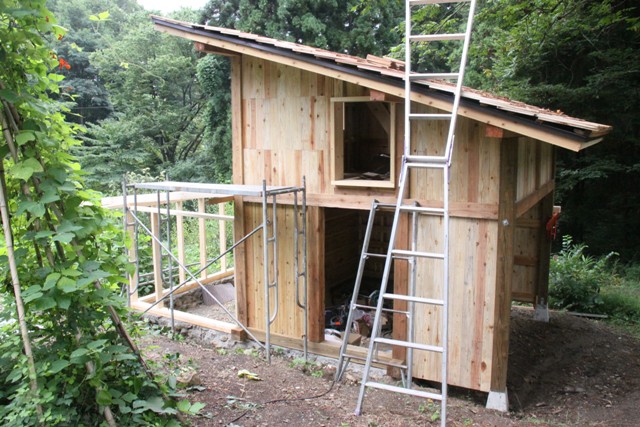

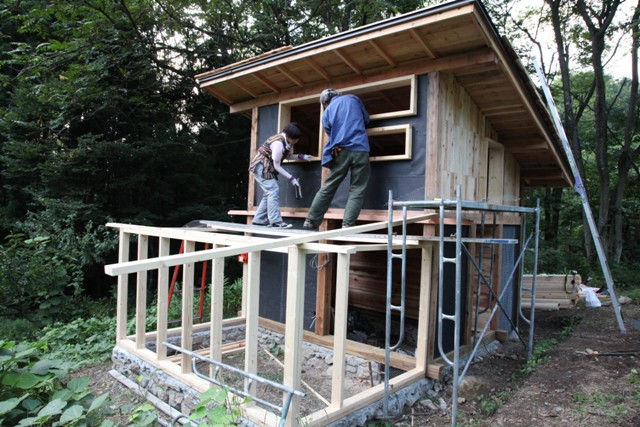

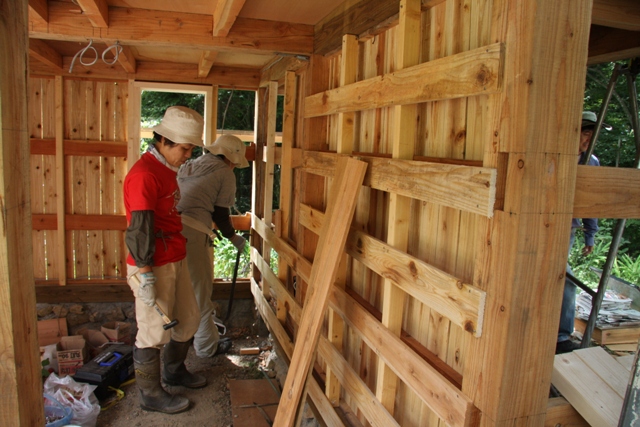

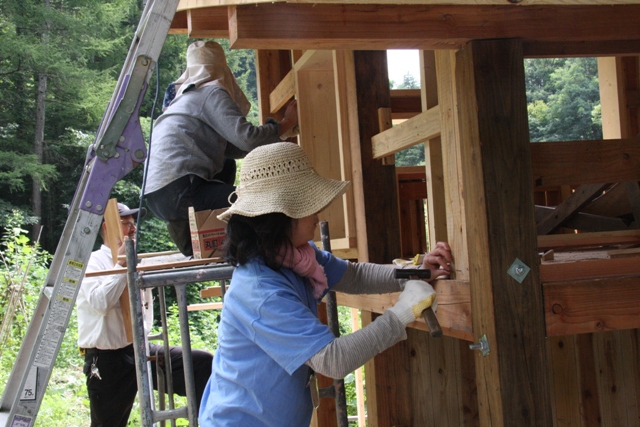

９月１９日　壁　屋根

９月７日　電気配線

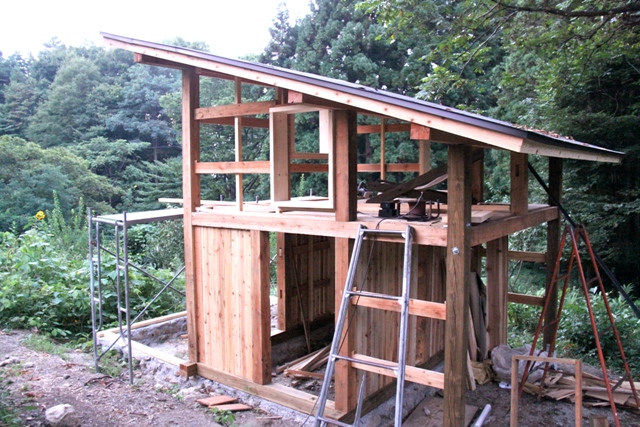

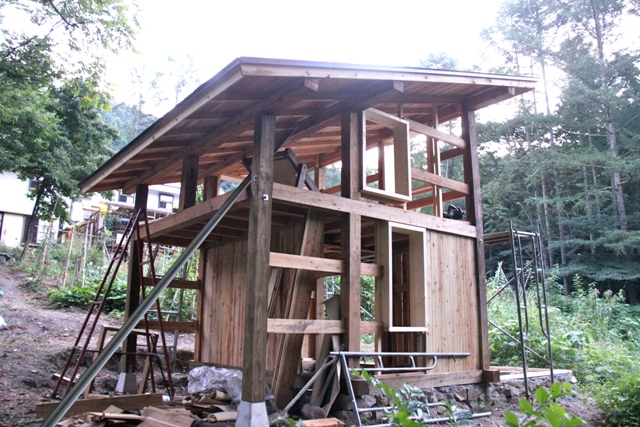

９月３日

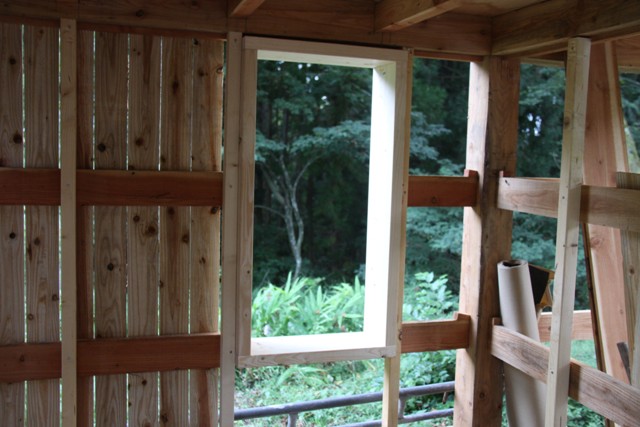

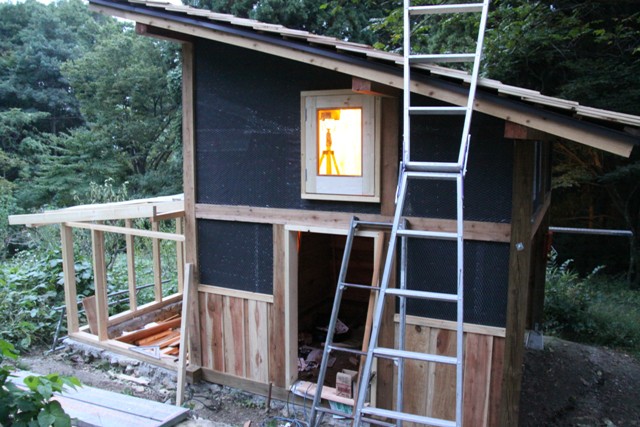

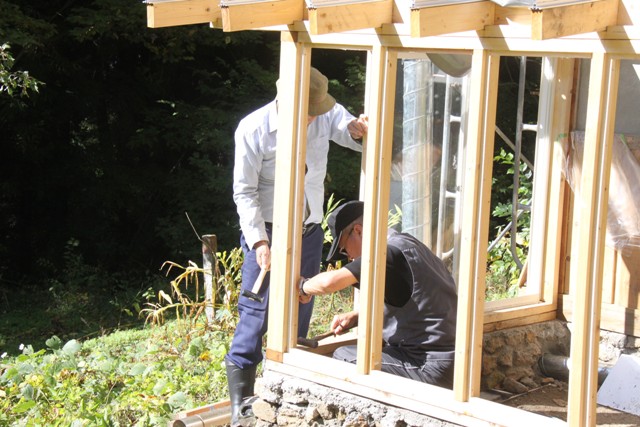

ガーデンハウスに窓枠がつきました。

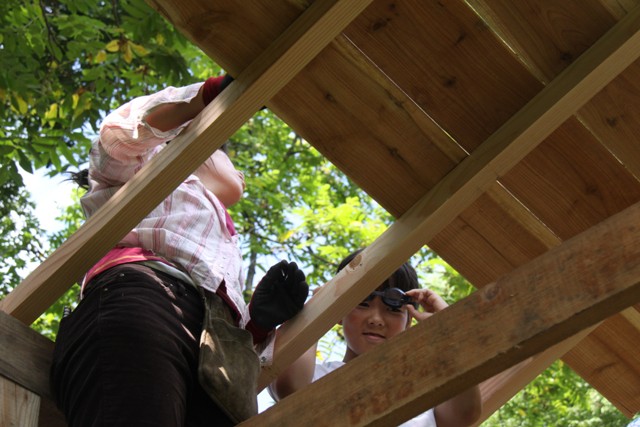

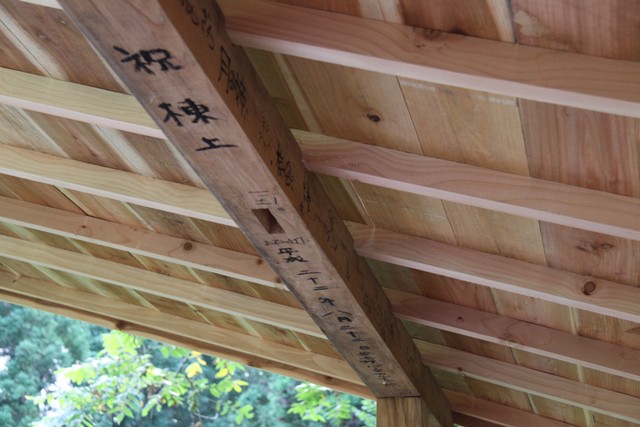

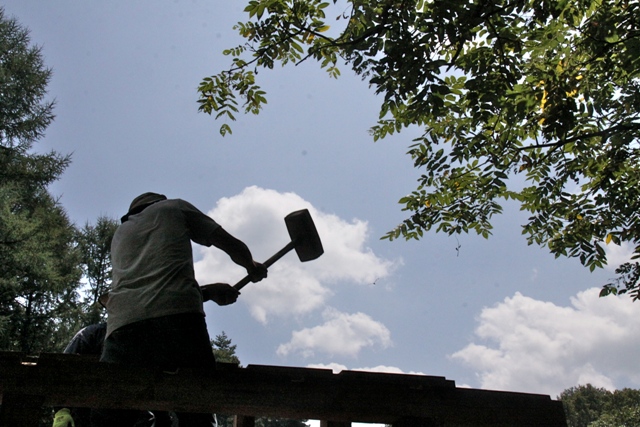

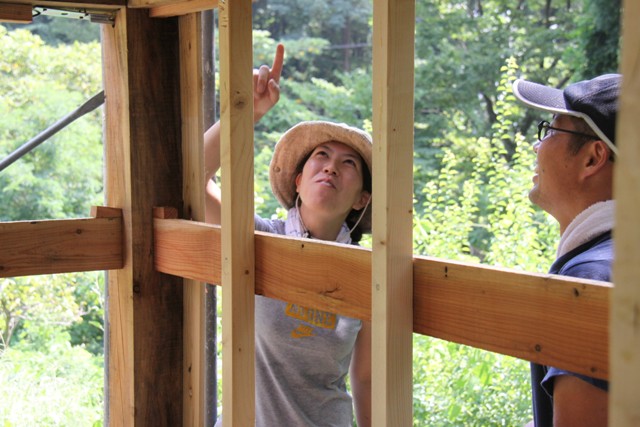

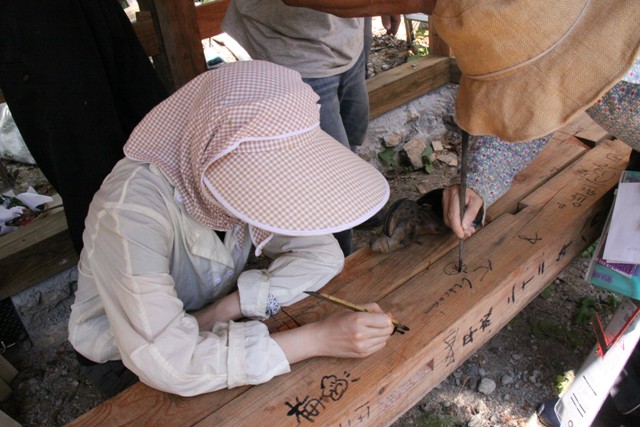

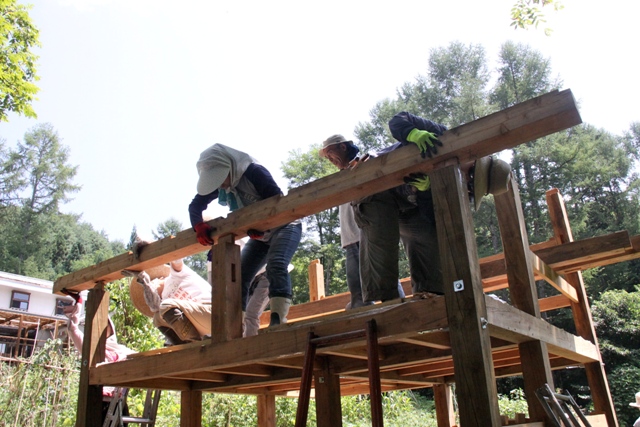

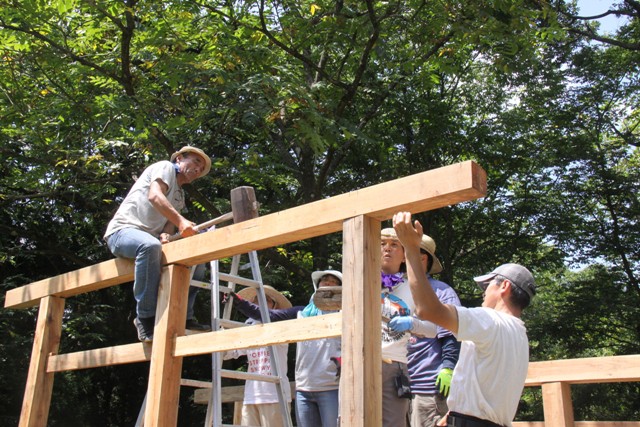

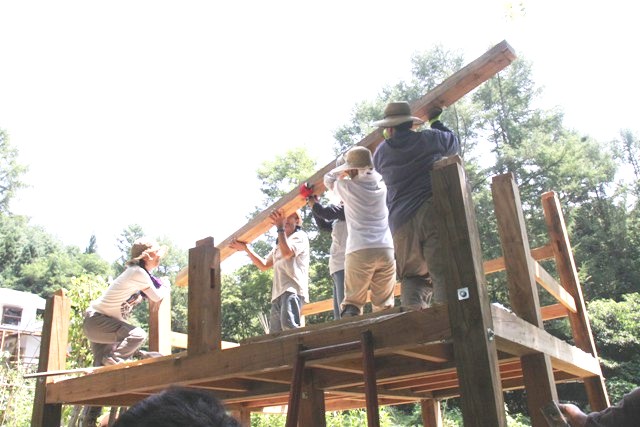

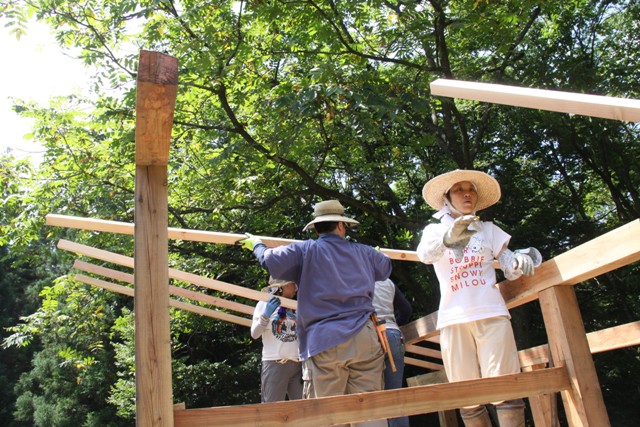

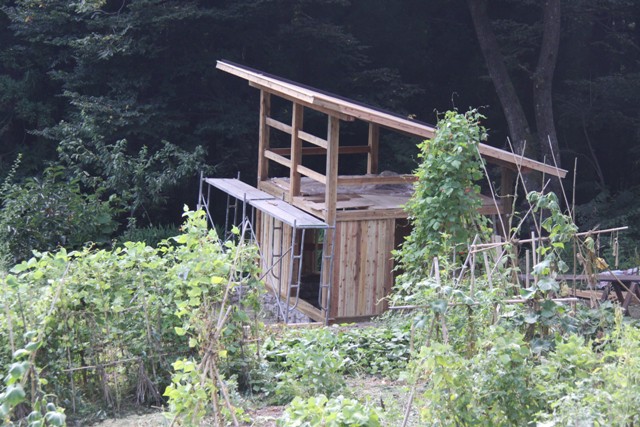

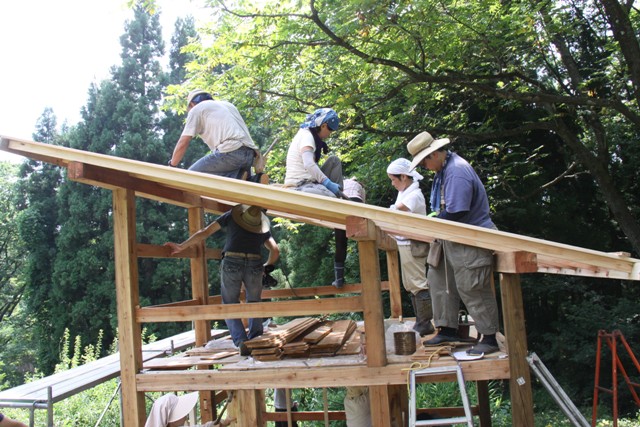

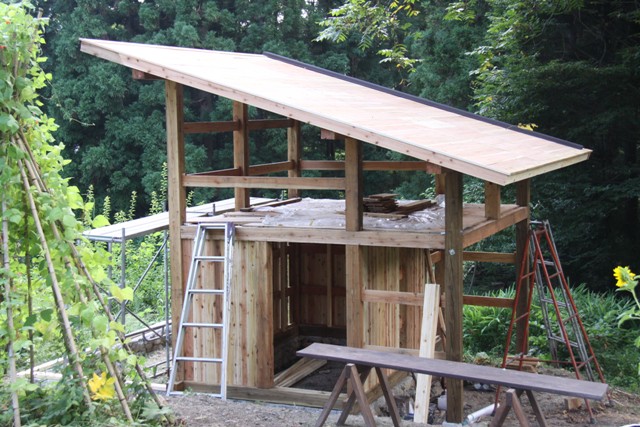

８月２２日建前　屋根完成

３月から計画してきたガーデンハウス　基礎工事　材料の刻みを経て柱がたたって屋根が乗りました。

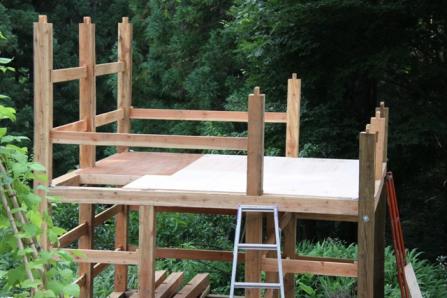

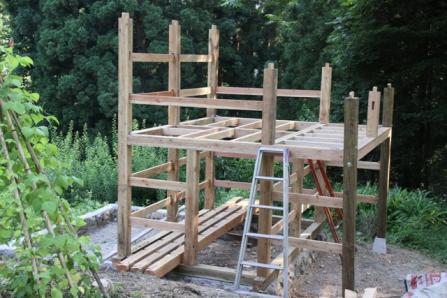

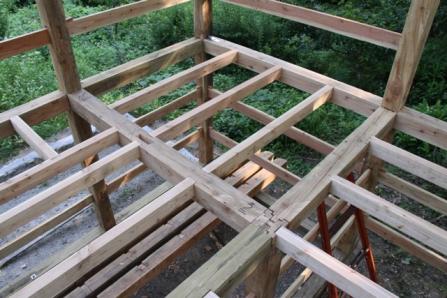

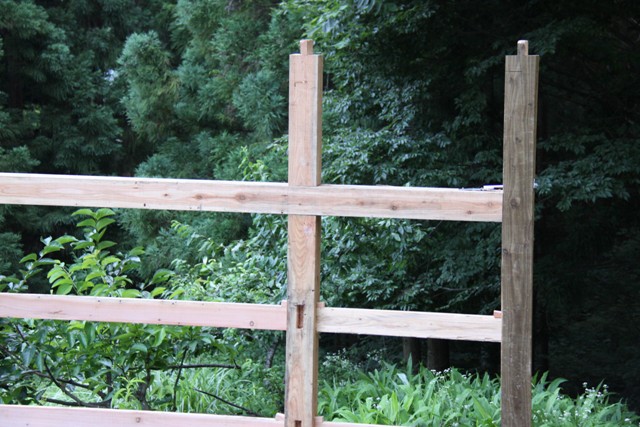

７月２２日梁をのせるまで完成

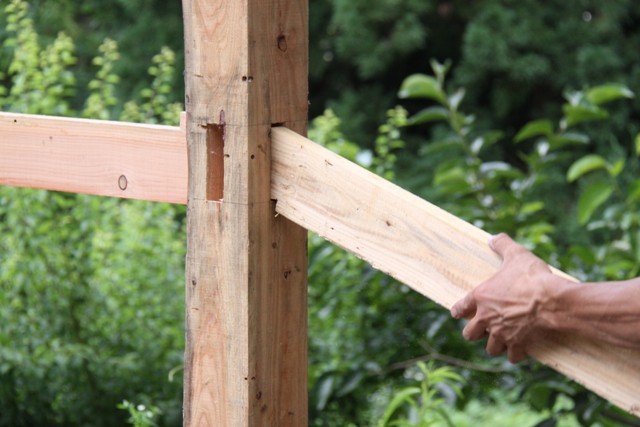

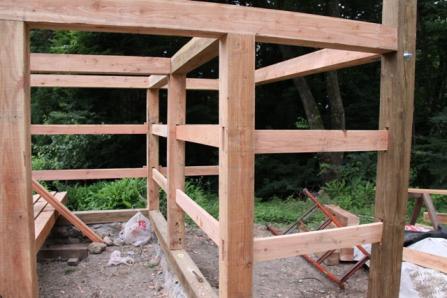

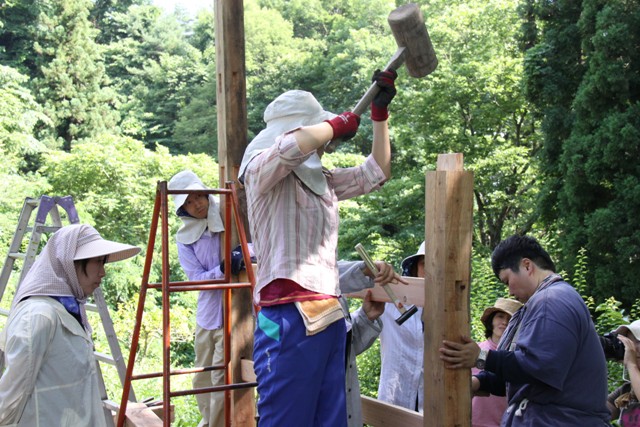

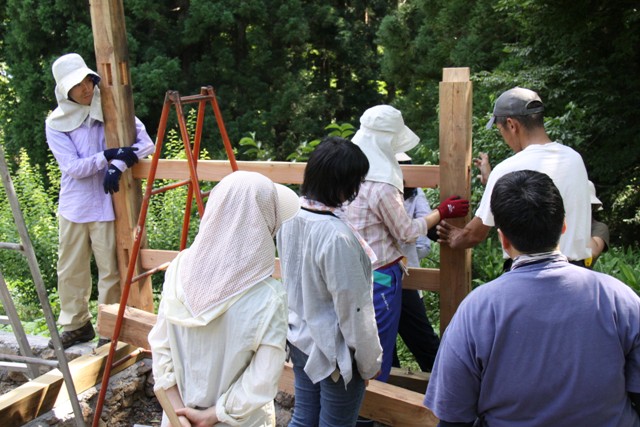

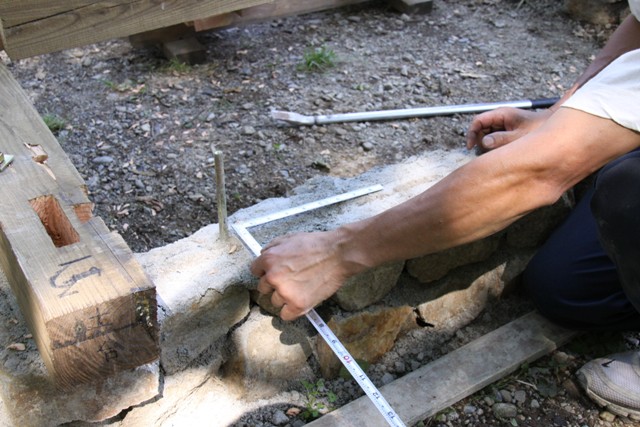

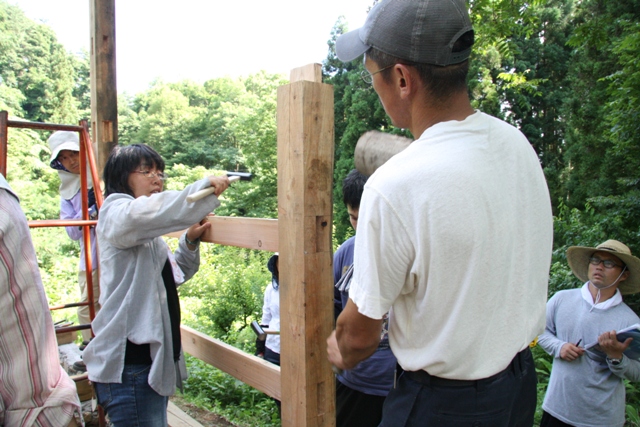

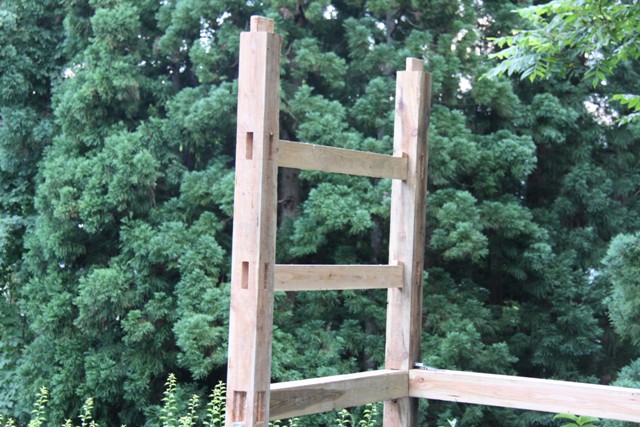

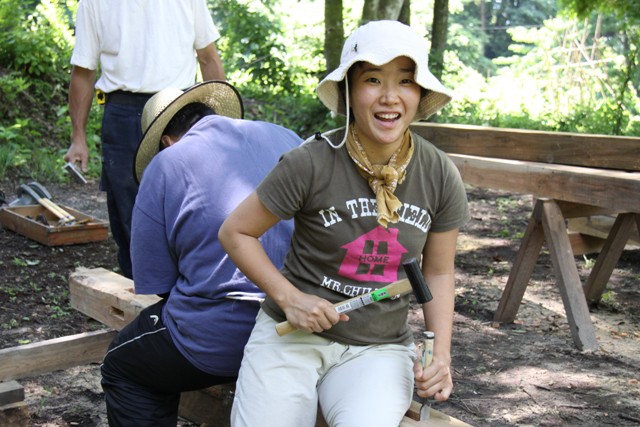

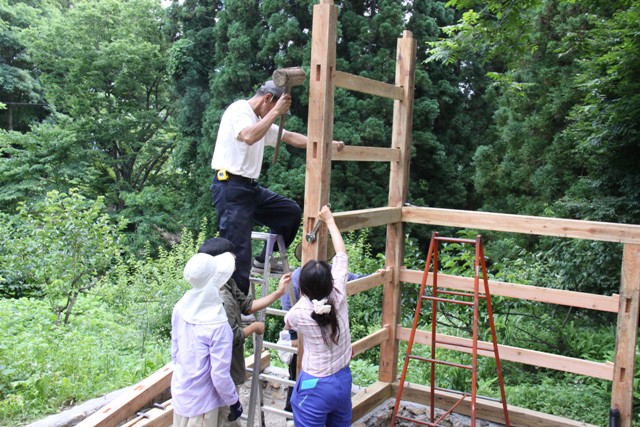

７月１８日材料の刻み建前

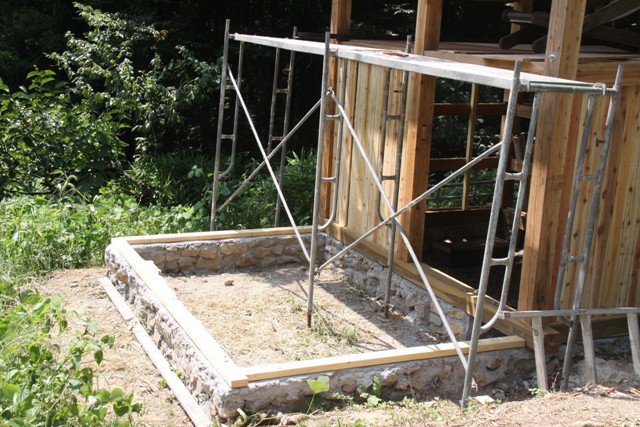

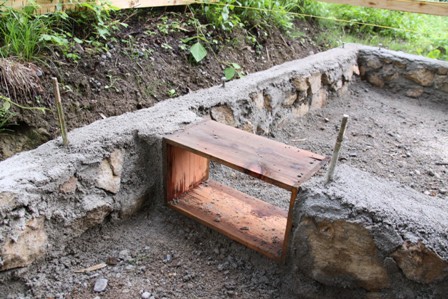

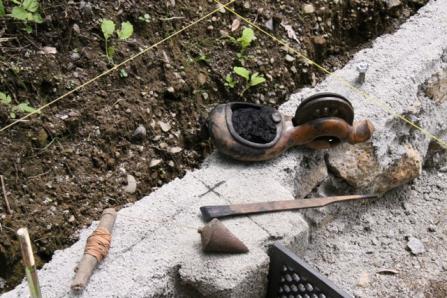

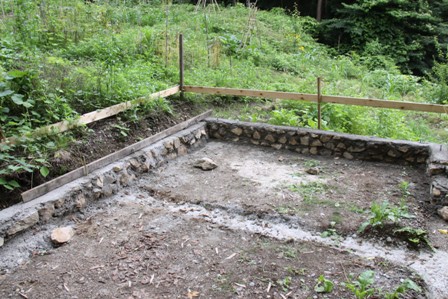

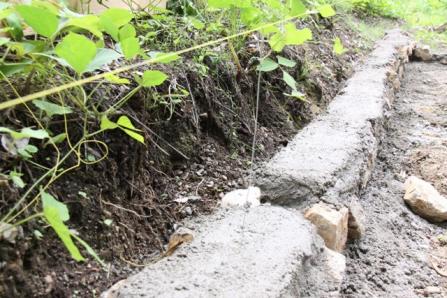

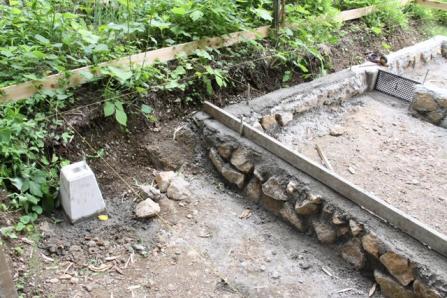

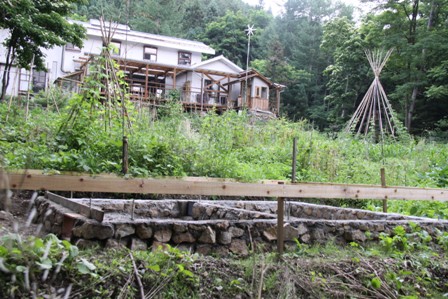

７月９日基礎工事完成

６月２４日地鎮祭　材料の刻み

５月２３日　材料刻み　６月４日水やり　基礎工事　

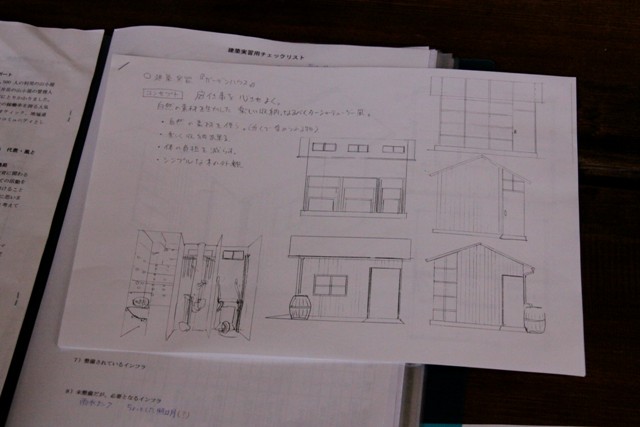

４月２４日概要　図面完成

３月２０日コンセプトイメージ
　

３月２０日　パーマカルチャーリスト集団が臼井家の依頼を受けて建築を行います。

その聞き取り調査を行いました。コンセプト（核になる考え方）をしっかり捉えることが重要とうめさんから助言を頂きながら、ヒアリングを行いました。そこでわかったことは、一輪車やスコップ鍬等が散乱しているのでそれをきれいに収納したい｡箱や苗床なども収納したい｡５月の連休に霜の心配があるのだが、花作りをしたい。花の苗を作る場所がほしい。野菜置き場もほしいがそれはできなくてもいいが、ほしいと思っている。自然に帰る素材で見ていて心地がいいもの。１１月までにできるように。

各グループで意見を出し共有しました。各自、コンセプトと説明・イメージを考えてくるのが宿題となりました。４月のPC塾また盛りだくさんのようですね。

初回のPC塾､様々な思い・バックグラウンドを持って集まった１３人のみなさんとお世話いただいたうめさん・うたさん・けんさん・ともこさん・たみさん、２日間ありがとうございました。ほんとに中身の濃い２日でした。そのふりかえりから、緊張や楽しみ喜び、様々な感激や感謝､これからの夢や希望が聞かれました。人生を左右するようなPC塾。おひま―ズになりたくなるのがわかりました。１２月にはこの中の何人がおひま―ズになっているのかも楽しみに、また４月にお会いいたしましょう。

奥村澄

４月２４日

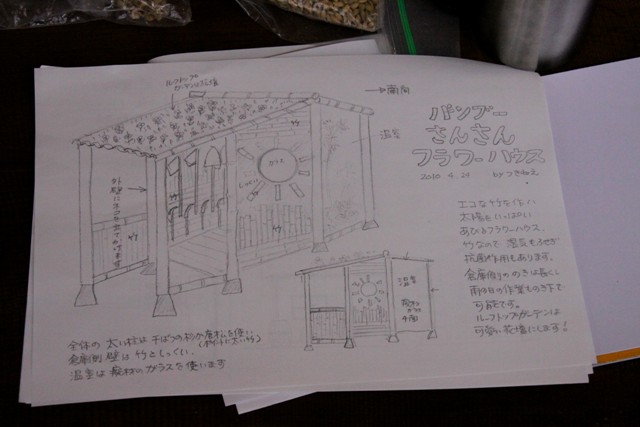

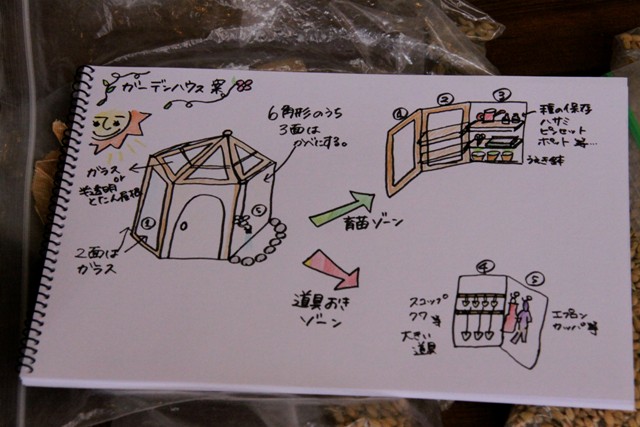

○11時15分頃〜　ごはんで幸せ〜な気分になった後は、2つのグループに分かれて、ガーデンハウス設計の宿題発表と話し合いです。

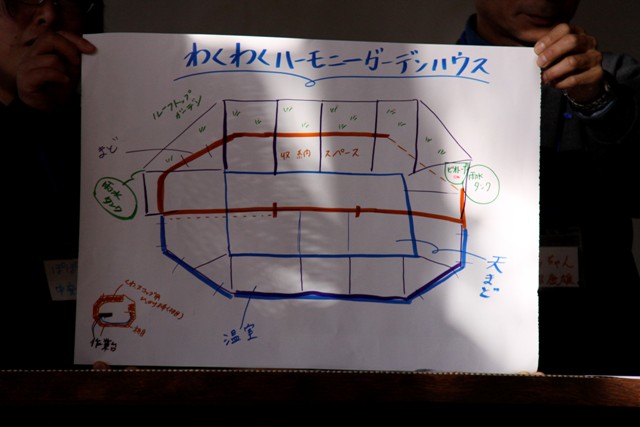

夢チーム：わくわくハーモニーガーデンハウス

太陽をイメージした八角形のガーデンハウス。ビオトープもあります。

現実（？夢もあるよ☆）チーム：庭仕事を楽しく　〜ターシャの家〜

建てやすい四角形、ロフトがあってかわいい窓（太陽、月、星）で明かりとり。

どっちのチームも半分はガラス張りの温室、半分は木の倉庫。ループトップガーデンと雨水タンクを提案していました。

どっちの案もとっても素敵でした。実際には2つの案を融合させて造ることになりそうです。なぎさんが設計してくれた棚とかテーブルもとっても素敵で、作れるといいなぁ。

○14時〜建築実習「在来工法の基本

皆が惚れる、杉山さんの講義です。杉山さんは茅野市（富士見町に引っ越し予定）で工房を営んでおられるストロベールハウスの一人者です。最近は畳を 利用した畳ハウスも造られています。http://www.lcv.ne.jp/~sugus/tuchikabe.htm

在来工法とは、もとからあった工法という意味で、日本では木を組む工法が多いようです。基礎、土台、けた、はり、棟木、たる木などについて説明がありました。もうひとつの工法としてはツーバイ工法というのがあります。これは2×4インチの木をつなげていくやり方。（ツーバイフォー）海外で発明された工法だそうです。

日本には、材料になりうる木の種類はおよそ100種類！その中でも建築材としては、杉、檜、唐松がほとんどのようです。最近は値段の安い輸入木材を使うことが多いようですが、日本には植林されたまま間伐されない木がたくさんあり、それを使うことで里山の正常化が図れるのだとか。国産の木を使いたいですね。木それぞれに特徴があり、

杉−やわらかい。土台には向かない。柱などに。

檜−水に強い。

唐松-柱や梁などに。

使い分けが必要のようです。製材して1年位乾燥させるのが理想で、そうすると割れたり狂ったりしないとのこと。

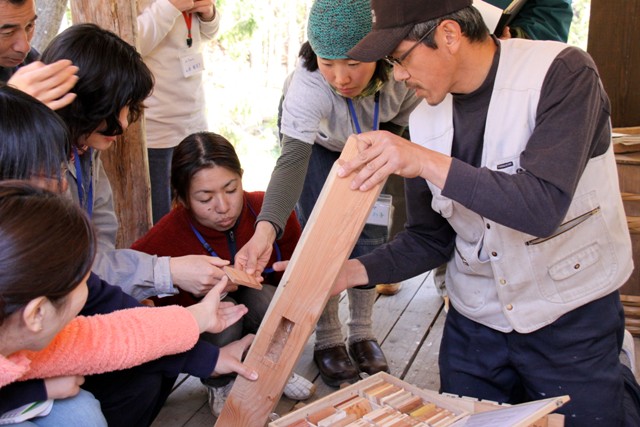

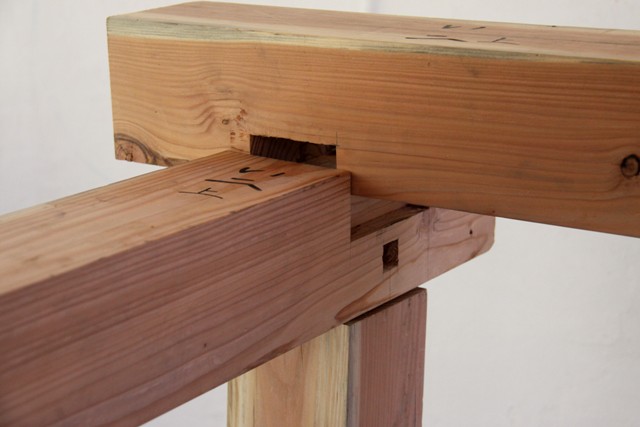

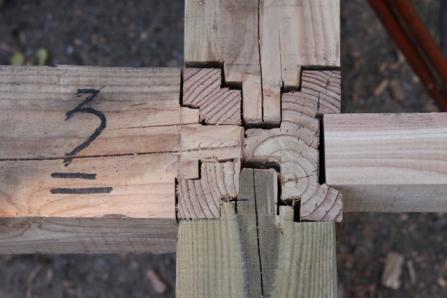

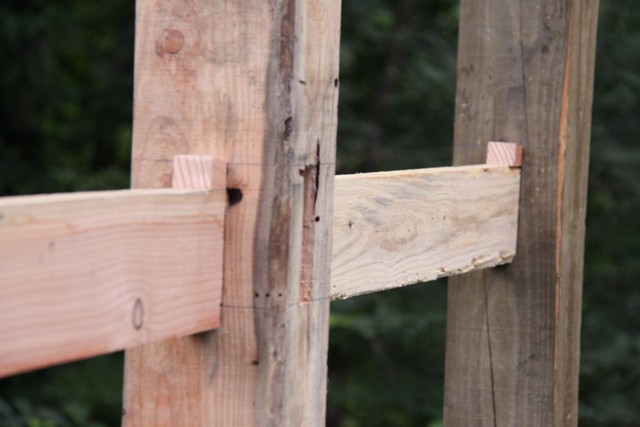

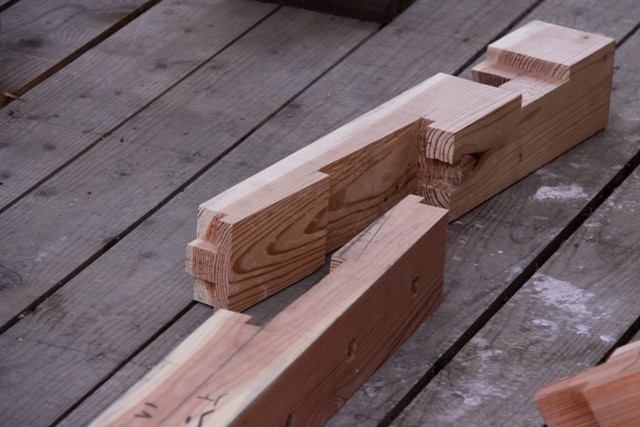

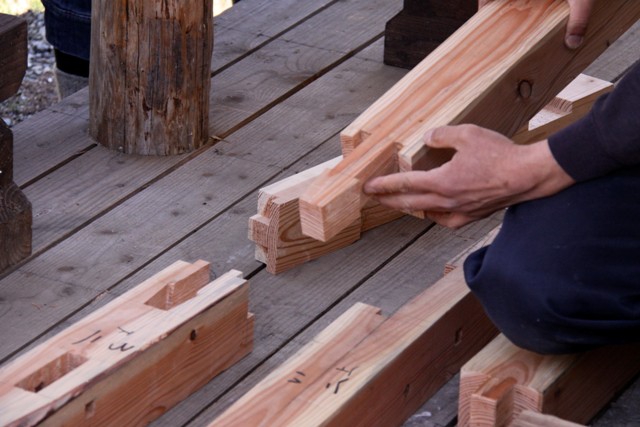

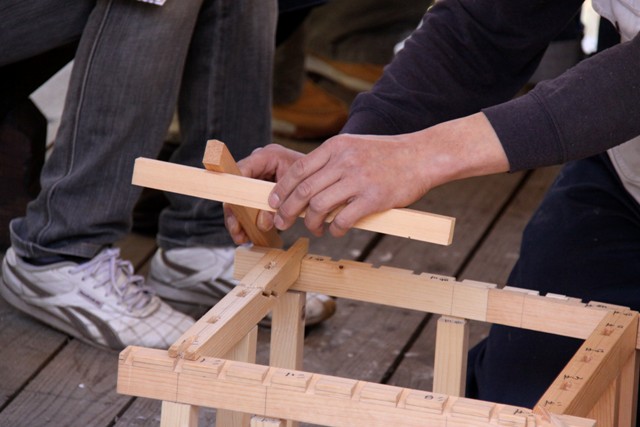

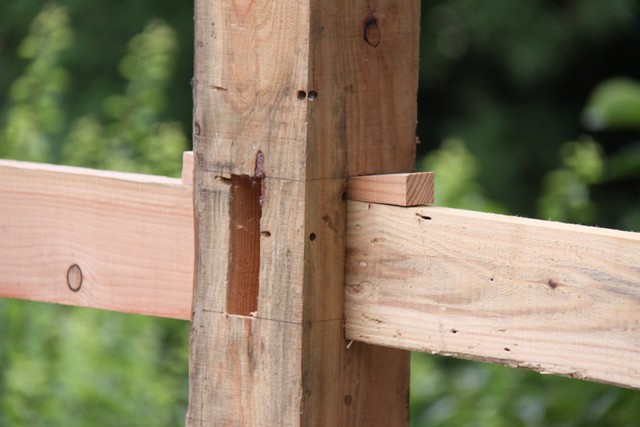

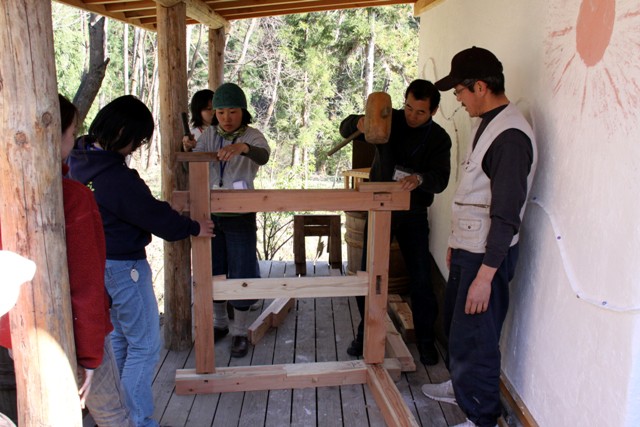

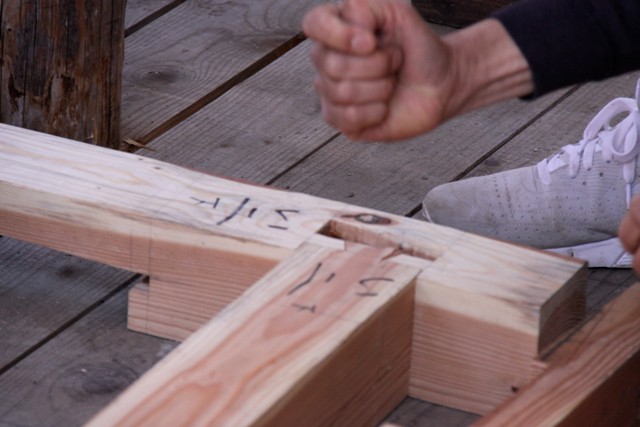

一通り説明を受けた後に、木材モデルをつかいながら組み立てとばらしを体験しました。番付けや組み方の種類（かまつぎ、すじかい、ぬき、など）についても教えていただきました。

しかし、これは職人芸だなぁ。私にできるのだろうか？と頭の中が？？でいっぱいに。でも「できないことをできないであきらめない」といううめさんの言葉に励まされて、ガーデンハウスを造りたいと思います。

○充実した時間はあっという間ですね。

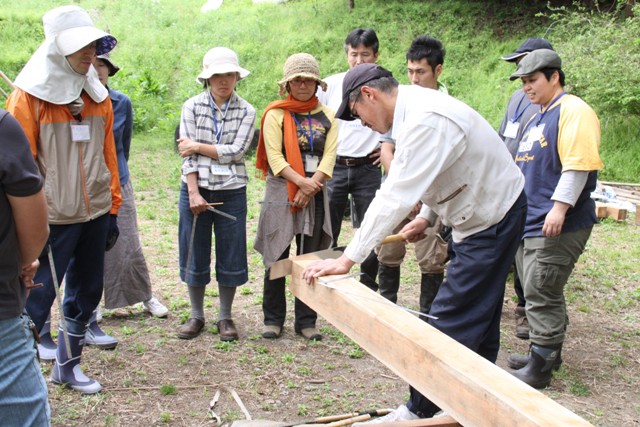

５月２３日　　○１４時〜

建築実習

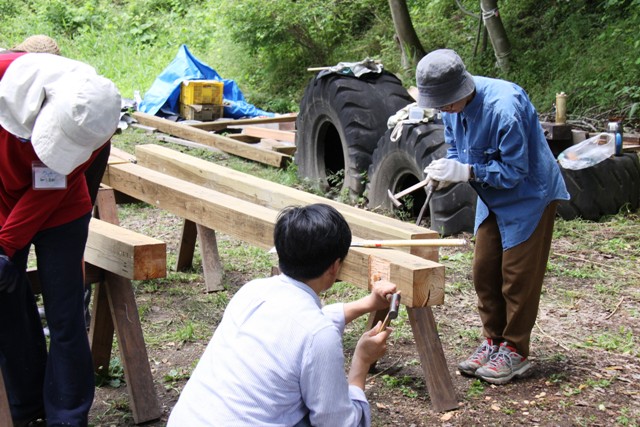

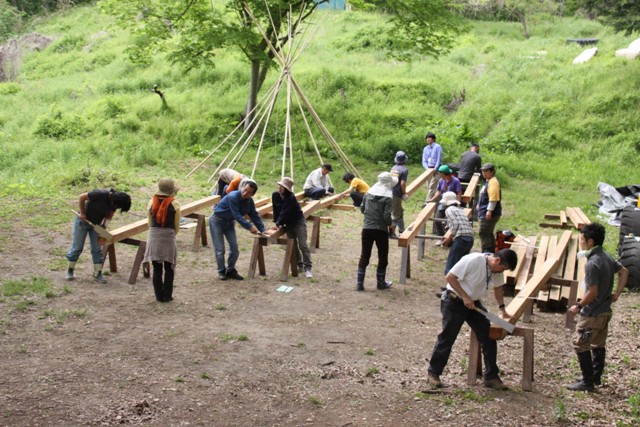

　杉山さんのご指導で、ガーデンハウスの材料準備をしました。

材料はシャンティクティの敷地に生えていた物　ウッドマイレイジゼロ　製材済みの材である物を使います。この建物だと３寸角で充分ですが４寸角が余っていたので使うことになりました。カラマツ、土台は防腐加工済みの材を使います。全て余っていた材です。

　柱、梁・桁、土台と３チームに分かれての作業でした。

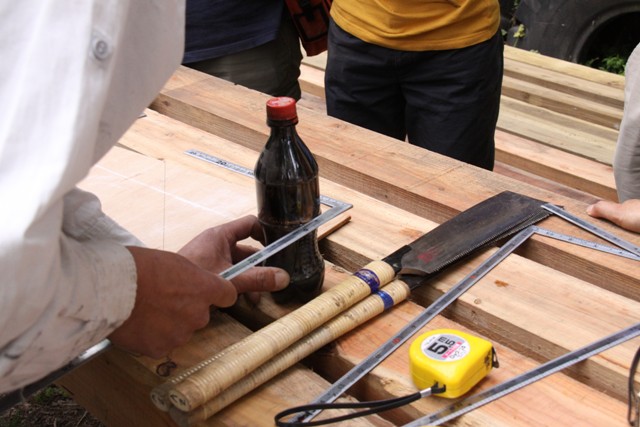

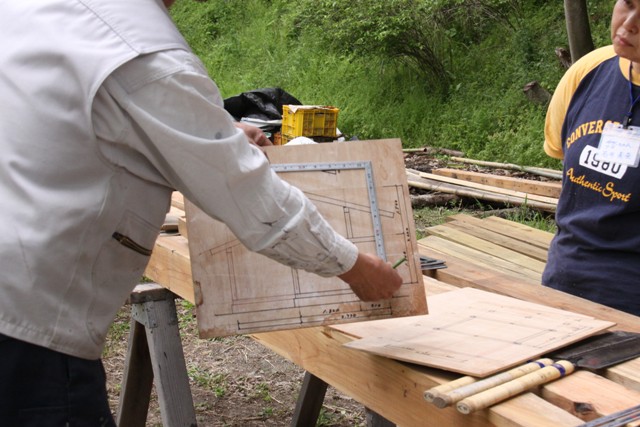

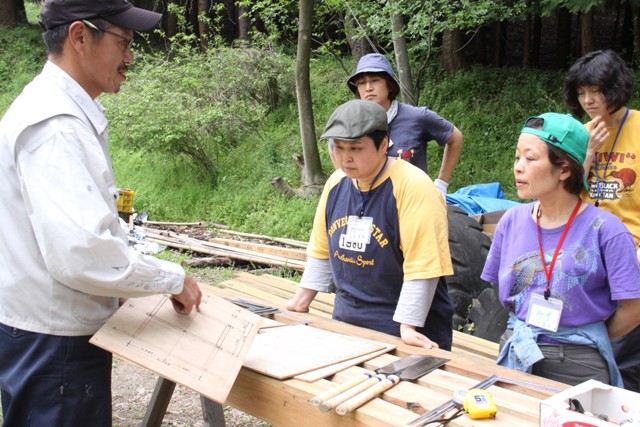

　図面がベニヤ板に直接描かれていたのが印象的でした。現場では紙の図面よりも取り扱いが便利です。板図だけで複雑な建物の刻みができます。今回使う工具は　曲尺　のこぎり　鉛筆　スケール

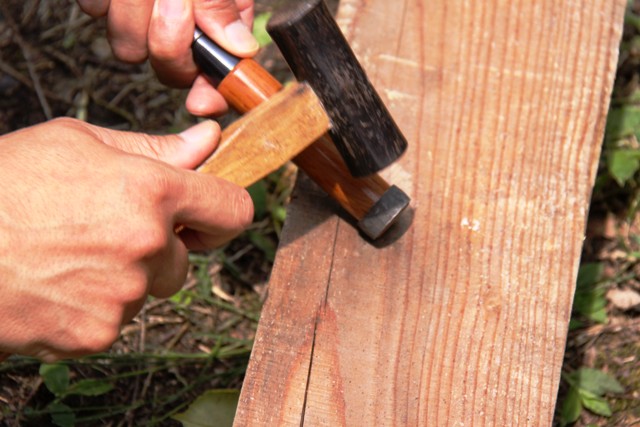

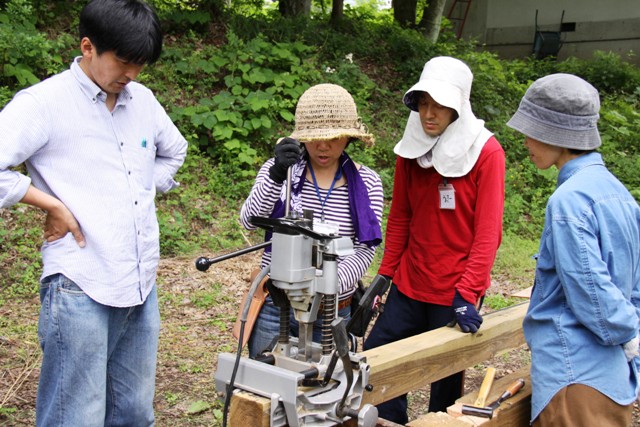

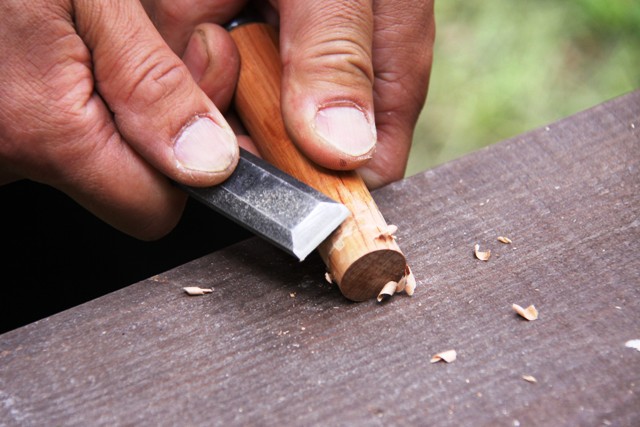

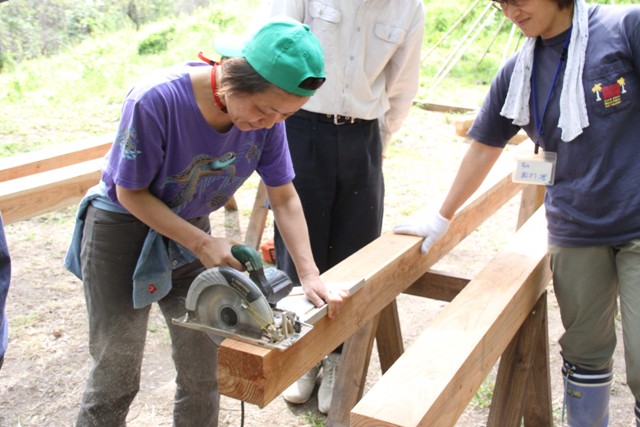

　差し金、鋸、ノミ、電動丸鋸など工具の使い方を教わりながら、作業を進めました。

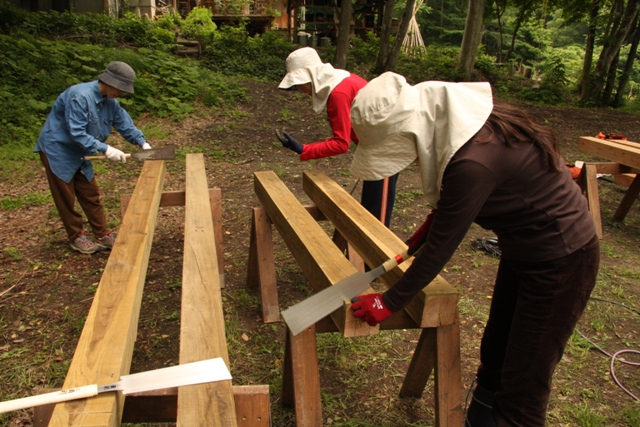

　木口をきれいに整えてから、寸法に合わせて手鋸で切断します。



ほぞを作る前に木の上下を確かめるのに感心。
考えたこともなかった。
反りをみて反っている方を上にして上下も決めます。
節で木の上と下を確認できます。また心材が多い方が根本です。
木が生えていたように建物にも使うと丈夫で長持ちするそうです。

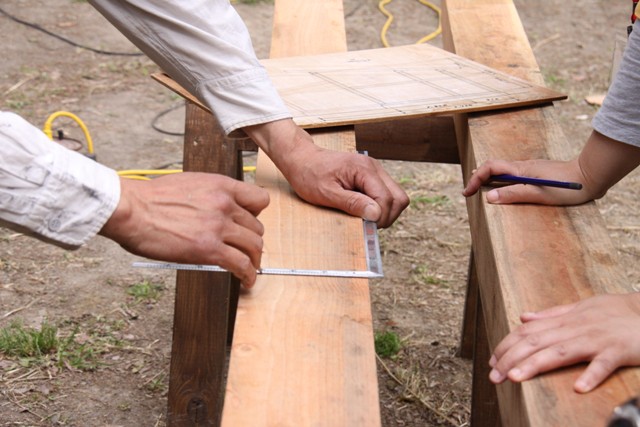

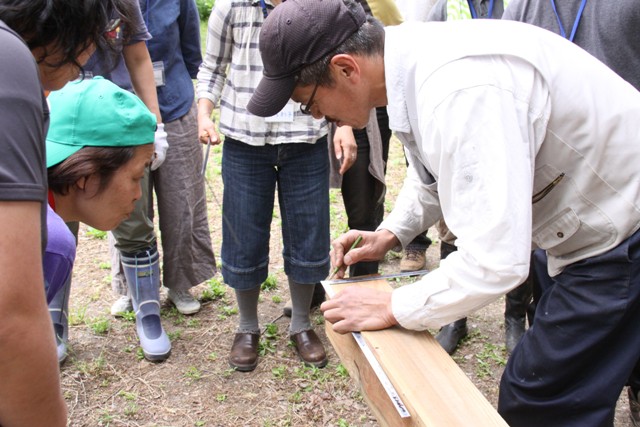

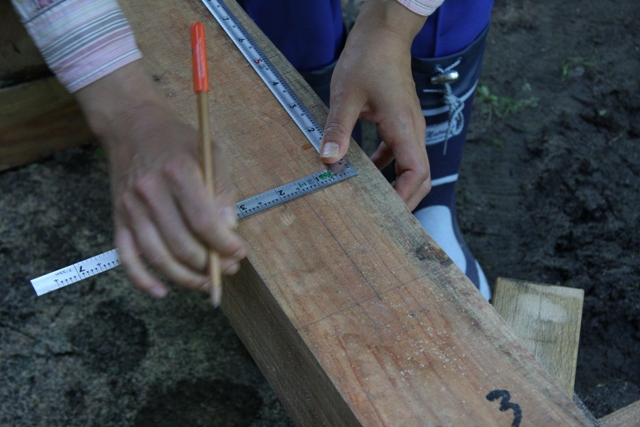

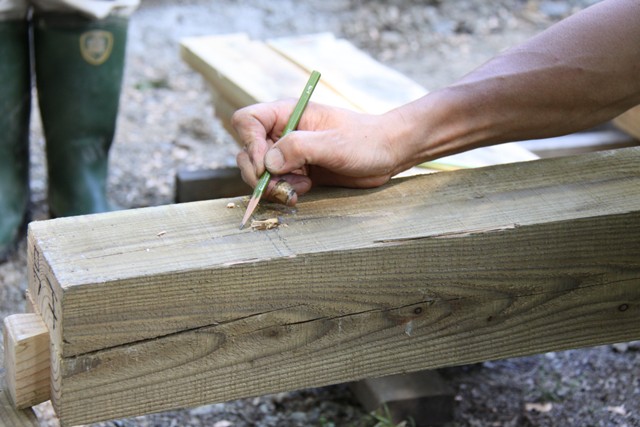

差し金を使って１寸　４寸のほぞ穴を墨付けします。

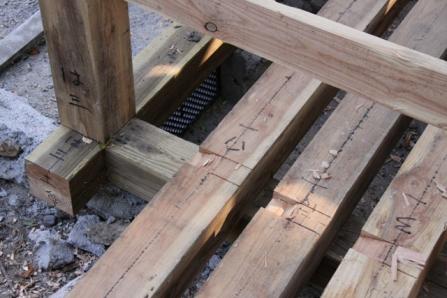

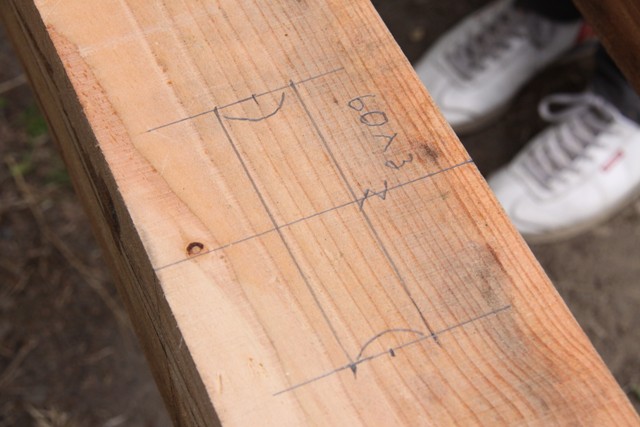

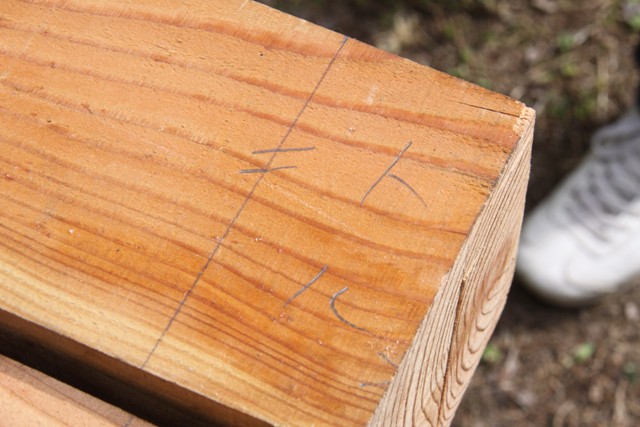

深さもほぞ穴の上に記入しておきます。中心線はＺ　切る方にはトルと記入　丸鋸で切断します。番付も記入　どこで使われる材かわかるようにしておきます。

　平面から立体をイメージするのがかなり難しかったです。

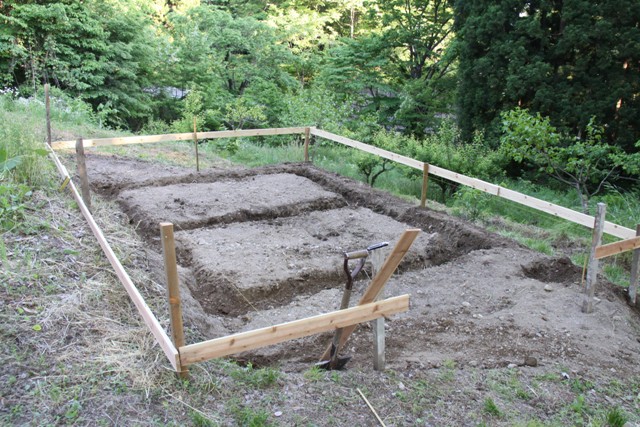

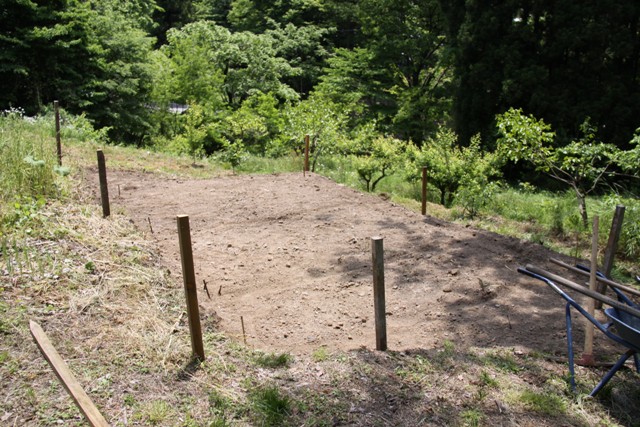

６月４日

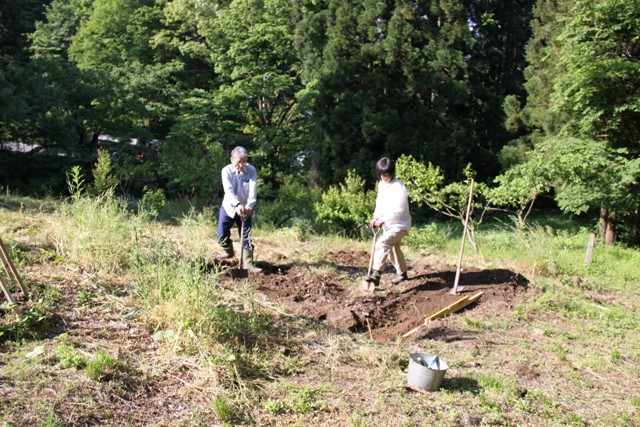

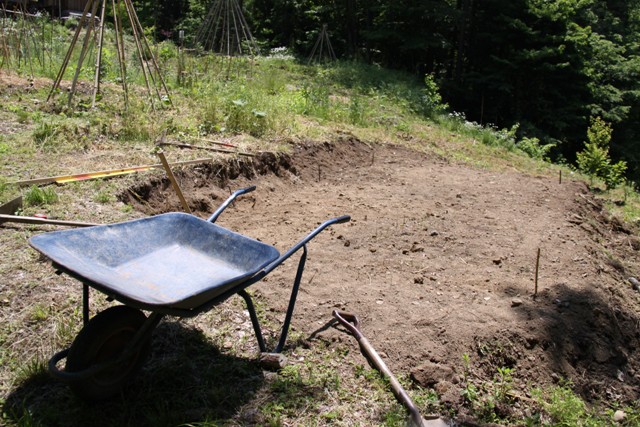

おじいちゃん　朋子さん　私Kenさんでガーデンハウスの基礎工事の準備をしました。
二間　三間の土を取って平らにしました。

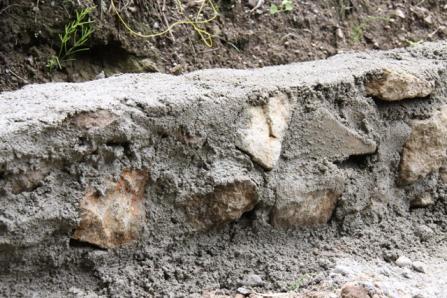

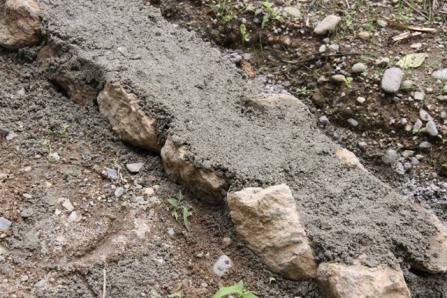

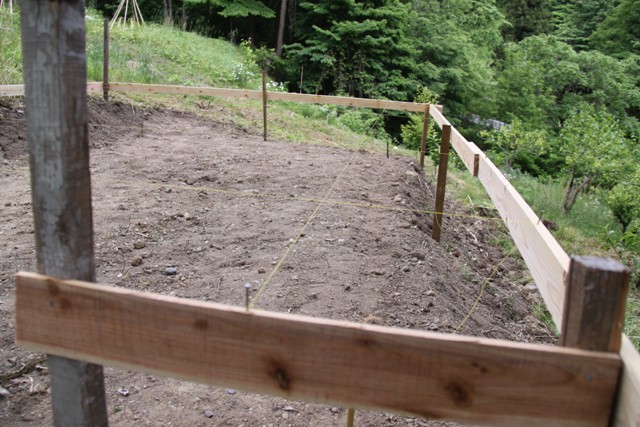

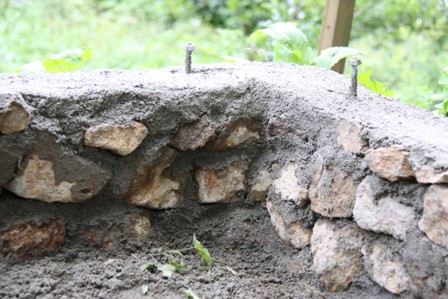

基礎工事のために水やり　杭を打って水平を出します。そこに貫を打って水平を出します。基準の水糸を張ってできあがり　次回は基礎工事のためのベースの捨てコンを打つ予定です。その後　石積みとモルタルで基礎を作る予定です。

2010.06.04 Fri ガーデンハウスの基礎工事　水やり 　 今年パーマカルチャー塾ではガーデンハウスを作ります。　http://www.ultraman.gr.jp/perma/2010gerdenhousu.htm その下準備で基礎の地ならしと水やりをしました。 水やりとは水平を出して基礎工事をする基準を出す事です。四方に杭を打って高さをそろえて基礎工事をするところがわかるように貫という板に印を付け水糸を張る作業です。 今回は地べたを平らにして取り組みました。結構高低差があったのでなかなかの労働でした。３人でやれば小一時間で平らな地面が出現します。早朝の仕事でしたがいい汗をかきました。明日腹筋が痛くなるのではないかと思います。　 だいたいの感じで基礎のある位置を決めます。 ４方に杭を打って高さを同じにします。今回は水準器で高さを決めました。水の水位で高さを決めるので水やりとも言います。釘を建物の長さに打って直角を出し水糸を張ってみました。 次回は基礎部分に捨てコンを打って基礎工事が始まります。 ６月５日 基礎のベースの捨てコンを打つ溝を掘りました。 来週ベースを打てば基礎工事に取りかかれます。 2010.06.09 Wed ガーデンハウス基礎工事 ガーデンハウス基礎工事ベースの鉄筋を結束しました。 これは鉄筋を曲げている様子です。２分の１のガス管で曲げていきます。 これは結束線　ぐるぐると回して結束できる優れもの 基礎のベース部分に鉄筋を結束して組み立てました。明日捨てコンを打てばベースができあがります。

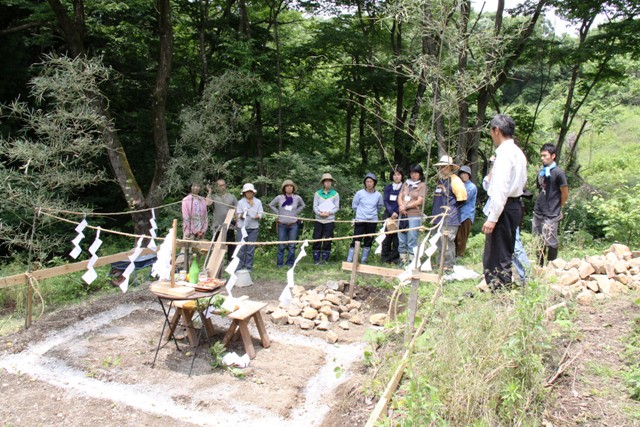

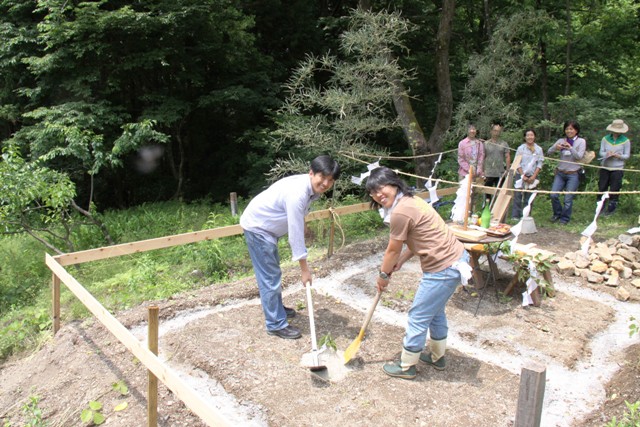

2010.06.10 Thu ガーデンハウスの基礎工事　捨てコン 朝５時から基礎用の石拾い　軽トラック１台分拾ってきました。もう１台分くらいは必要だと思います。 引き続き半練りの捨てコンを骨材やさんに取りに行って０．２５㎥打ちました。４千円　後砂の手配　０．６㎥　２０００円なり　半日基礎の下準備で終わりました。後はワークキャンプで石積みをすれば基礎ができあがります。 ワークキャンプは７月のシャロムの連休の予定です。お手伝い大歓迎です。 宿泊費　食費無料です。　 ６月２４日 １１：３０　地鎮祭＆建築実習 青空の中、ガーデンハウス建築の地鎮祭が臼井神主によって、執り行われました。パーマカルチャー塾生も、一人ひとり安全な作業・無事な完成を祈りました。私たちの気持ちも高まったところで、いよいよ棟梁の指示のもと作業に入りました。 『此（コ）れの所を厳（イツ）の磐境（イハサカ）と斎（イハヒ）定めて招（ヲキ）奉（タテマツ）る、掛（カ）けまくも畏（カシコ）き産土（ウブスナ）大神を始めて、大地主（オホトコヌシ）大神・埴安姫（ハニヤスヒメ）大神、また屋船（ヤフネ）大神等の御前に恐（カシコミ）み恐みも白（マホ）さく。この度、「シャンティクティー　臼井健二朋子」が新しい家居ガーデンハウスを「パーマカルチャー安曇野塾の面々」が請負ひ建てむとして、此の所の荒草木根（アラクサキノネ）を刈除き大石小石を拾ひ均（ナラ）して、今日の生日（イクヒ）の足日（タルヒ）にしも地鎮（トコシズメ）祭を慎み敬ひ執行（トリオコナ）はむと、種々（クサグサ）物を献（タテマツ）り御祭（ミマツリ）仕奉（ツカヘ）る事を平らけく安らけく聞食（キコシメ）して、今行先此の事に関係（アヅカ）れる工匠人（タクミビト）等に手の躓（マガ）ひ足の躓（マガ）ひ有らしめず、工業（タクミワザ）は飛騨人の打つ墨縄（スミナハ）の速けく事成（コトナ）さしめ給ひて、建上（タテア）げむ真柱（マハシラ）直（なお）く正しく取葺（トリフ）かむ甍（カワラノ）の高く美はしく、踏馴らす土平（タヒ）らかに築（キズキ）上げし磐盤（イハクラ）の弥（イヤ）固らかに、雨風の災害（ワザハヒ）は更なり地震岩壊（ナイイハクエ）の損害（ソコナヒ）無く、弥遠永（トホナガ）に些（イササ）かの異（ケ）しき事危（アヤウキ）き事も有らしめ給はず、安（ヤスラ）けく平（タヒ）らかに常磐堅磐（トキハカキハ）に子孫（ウミノコ）の八十続（ヤソツヅ）きと共に立栄えしめ給へと、恐み（カシコミ）恐みも称辞申鎮納（タダヘゴトマヲシシズメヲサ）め畢（ヲ）へ奉（タテマツ）らくと白（モホ）す』 3チームに分かれて作業中です。 柱チーム：いっちゃん　ざわ　ああや　ゆか　ゆきちゃん（休） 土台チーム：つきねえ　ちゃやか　ウっキー　けいこさん　やっちゃん（休） はりチーム：凪　けいさん　ぽぽ　ゆうすけ　すみ まず新しい道具の使い方　のみのカツラあわせ ノミもご多分にもれず、道具屋から買って来たままでは使えません。 刃と反対側についているのが、カツラと呼はれる鉄の輪です。 ここをゲンノウでたたくのですが、市販されたノミをそのまま使うと、カツラをたたくことになります。 　鉄のゲンノウで鉄のカツラを叩くと、カツラが四方にまくれ返ります。 そのまま使い続けるとカツラが踊ってしまい、最後にはノミ柄を割ってしまいます。 カツラや口金は木製の柄の保護のためにあるのですから、きちんと使えるようノミを仕立てる必要があります。 買ってきたノミのノミ柄からカツラをはずし、丸ヤスリでカツラの内側をまるくします。 　そして再びカツラを戻し、木の部分がカツラより少し顔をだすように調整します。 鉄のカツラをたたかずに、木の柄の部分をたたけば、割れることなく上手い具合いに使えます。   年輪をみて、木の向きを確認して、墨つけです。建物をたてるときも、木が地面から空に向かって伸びていた同じ方向で建ててあげるといいそうです。 各チームとも、一か月ぶりの作業で木材を目の前に「・・・どうするんだっけ？」 あちこちで「棟梁！」と呼ぶ声が。優しい棟梁は「分からないことを分からないまま作業つづけずに、どんどん聞いてくださいね」と教えてくださいます。 「棟梁・・・私がんばります！」と夢中になり、うめちゃんの「休憩にしよう」の声にみんな見向きもせず、がんばって取り組みました。 チームごとで作業しているので、違うチームがどんな作業をしているのか休憩しながら話たり、見たりすると全体像がすこしずつ見えてきそうです。 2010.07.02 Fri ガーデンハウス基礎工事 ガーデンハウスの基礎工事に取りかかりました。 モルタルを練って石を置いて石積みをしていきます。 　 モルタルを置いて石を置いてモルタル　この繰り返しです。毎日１〜２段積めば石積みの基礎ができあがります。 こうやってみるとしっかりしているように見えますがかなりいいかげん　まあ数日すれば固まってしっかりするでしょう。 　 2010.07.05 Mon ガーデンハウス基礎工事 雨で延び延びになっていたガーデンハウスの基礎工事を再開　 今日はアンカーボルトを入れて基礎土台接地面を平らにしました。 ３分１ができあがりました。 ２×４部分のアンカーボルト　後２〜３日やれば完成しそうです。 　 2010.07.07 Wed ガーデンハウス基礎工事続編 ガーデンハウスの基礎工事続編です。 基礎部分に地窓を作りました。 ３分の２ができあがりました。 地窓部分を落とし込む型枠　固まったら取り払って地窓を入れます。 後もう少しで完成です。 　 2010.07.08 Thu ガーデンハウスの基礎工事続編 ガーデンハウス基礎工事が９割方完成しました。 後は独立基礎と天場を手直しすると完成です。 土掘り　石拾い　水やり　石積みと　約１ヶ月　基礎が完成です。 業者に任せるとあっという間の工事も楽しんでできるところが自分でやるいいところです・ 材料代は１万円もかかっていません。 ほぼ完成です。 地窓の型枠を取って地窓を入れてみました。 　 2010.07.09 Fri ガーデンハウスの基礎工事続編 ガーデンハウスの基礎の墨だし　土台が乗るのには基礎に基準がないといけません　アンカーボルトが基準から何寸ずれているかで土台への穴あけが決まります。 下げ振り　墨壺　墨差し　これだけあれば基礎土台に墨を打つことができます。 独立基礎も天場にあわせて束石を置きました。これで基礎は完成です。 　　７月１８日 8:建築実習　　�@ 杉山さんの建築実習です。 　　　　まず、砥石のお話からでした。刃物は使って研いで長く使いたいものです。そこで砥石の登場です。杉山さんは建築のみならず、道具のお話もいつもしてくれます。 砥石は使う2時間前に水につけて水分を含ませてから使います。砥石の研ぐ面が平らになるようコンクリートブロックで砥石を研いでいました。そして砥石が動かないように台に固定し、水をつけながらノミをとぎます。この時に出る粒子の混ざった黒い液体は流さず、この黒い液体で研ぐような気持ちで研ぎます。新品のノミも買ったら一度研いだほうがいいそうです。　ノミが切れるようになったところで作業開始です。 この日は今までやってきた材の刻みの仕上げでした。角ノミを使い穴を開けたり、ノミで材にななめの穴を加工したりと森の中にコンコンといい音が響いていました。   　　 　  　　　　12:00　　建築実習　　�A 続きが始まりました。再びノミの音が響きます。早く終わった班は他の班を手伝ったりして、入り乱れながらの作業で材の加工ができました。 材を基礎のある方へ運び、基礎の上へ土台をアンカーボルトで固定します。カケヤという大きい木づちのようなもので叩きながらはめ込みます。穴をノミで削ったり調整しながら、叩く人、押さえる人、持つ人と分担しながら進みました。この辺りで夕食作りチームと建築チームとに分かれて作業しました。しばらくすると薪の燃えるいいにおいがしてきました。セミの鳴く声がしています。午前中に収穫したジャガイモなどの野菜を使い外での料理です。 建築の方もだいぶ進み、土台の上に柱を組みヌキをいれながら、ハリを組んでと姿、形が見えてきました。柱を建てると想像以上の大きさ！　　立派な建物です！　材が足りないとか、向きが違ったりとか、穴の大きさが・・・とかいろいろありながらもここまできました。　来月はいよいよ建前 の神事です！　餅投げ、紅白まんじゅう！　この先が楽しみです！   　電動工具は、丸ノコ、電気ドリル、インパクトドライバーはあると便利だそうです。 2010.07.20 Tue ガーデンハウス刻み　建前　翌日 ガーデンハウスの不足分を刻んで梁の乗るところまでまとめました。 後　ろ通りの柱２本と　い通りの柱１本で棟があがります。 次回は梁を乗っけて建前の神事です。 垂木を乗っけて野路板を打ち　唐草　ルーフィング　までできると思います。 筋交いでなく貫構造は美しいですね。 倉庫部分　薪ストーブを置いて語らいの場になるかもしれません。倉庫なんてもったいないですね。 ２階はロフトになっていて４畳半ありますので３〜４人くらいは泊まれますね。 2010.07.22 Thu ガーデンハウス刻み　根太 ガーデンハウスの２階根太を取り付けました。連日猛暑の中汗だくの建築です。 シャワーを浴びた後の気持ちよさと満足度はぴかいちです。 ２階　根太　２階の高さがないので転ばしでなく　根太部分を欠いて据えました。 ５５×８５を根太として使いました。 土台と梁の垂木がけ 垂木を受ける部分 ろ二部分の胴差しを受ける刻み　写真に撮ってなかったので撮ってみました。結構複雑な刻みをしています。 貫と込み栓 二階にコンパネを貼って来月の塾までお休みです。 全部やってしまうと塾の価値がなくなります。 来月は梁をあげて　垂木を乗せ　ルーフィングを貼って建前完了です。 010.07.31 Sat ガーデンハウス 床張り 梁をあげるときに足場をよくするために２階の床を張りました。 これで垂木と 野地板　ルーフィング　唐草を手配すればパーマカルチャー塾で梁があがります。 楽しみです。 2010.08.22 Sun ガーデンハウス建前 ガーデンハウスの建前が行われました。 ３月から計画してきたガーデンハウス　基礎工事　材料の刻みを経て柱がたたって屋根が乗りました。 建前というとお餅まきが楽しい行事です。紅白のおまんじゅうを２臼交代で屋根の上から撒きました。建前が済んだガーデンハウス 祝　棟上げ　２０１０年８月２２日　安曇野パーマカルチャー塾　建立と書いてみんなでサインをしました。 棟木３本をのっけて掛矢でたたき組み立てていきます。梁を刻んだチームが中心になって建前が進みます。 棟木がのり形ができあがってきました。 垂木を並べて３寸釘を垂木に斜めに打ち　破風を打ち付けます。 鼻隠しを打ち付け　広木舞取り付け野地板を両端から打っていきます。 野地板を切って打ち付け屋根が完了です。 壁班はまず下地を打ち付けてラス板を打ち付けていきます。外部は真壁　内部は大壁になります。 温室部分は２×４の部材で作ります。今回は土台部分をアンカーボルトで止めました。 足場作り班は足場ビデを組み立てました。 まず足場を建て交差筋違いを取り付けジャッキベースに乗せ高さを調整　鋼製布板を乗せて完了です。 ●上棟祭　　２０１０．８．２２　池田　シャンティクティー 　 　 　上棟祭は「むねあげのまつり」といいますが、普通は「じょうとうさい」または「棟上げ・建て前」ともいいます。基礎工事が終って、柱が立ち棟木があがったときに行う神事です。 　建物の新築あるいは増改築等に際し、棟木を上げるに当たり、家屋の守護神並びに工匠の神をまつり、末長く禍なく、良き建物として栄えることを祈るお祭りです。このお祭りは、建物に関わるお祭りとして、最も重要な神事です。   ●御祭神（お祭りする神様） ・産土大神（その土地の守り神、氏神様） ・屋船久久遅神・屋船豊受姫神（家屋の守り神） ・手置帆負神・彦狭知神（工匠の守り神）   　地鎮祭と違うところは、上棟、槌打、散餅、散銭の儀があることです。 槌打の儀というのは、「千歳棟」「万歳棟」「永々棟」のかけ声とともに、木槌で棟木の元末を打ち堅める儀式です。 　散餅・散銭の儀というのは、屋根の上より、餅と銭を撒く儀式で、方位の神様へのお供え物とも、また福を頒ける意ともいわれています。  　『此（コ）れの所を厳（イツ）の磐境（イハサカ）と斎（イハヒ）定めて招（ヲキ）奉（タテマツ）る、掛（カ）けまくも畏（カシコ）き産土（ウブスナ）大神を始めて、大地主（オホトコヌシ）大神・埴安姫（ハニヤスヒメ）大神、また屋船（ヤフネ）大神等の御前に恐（カシコミ）み恐みも白（マホ）さく。この度、「シャンティクティー　臼井健二朋子」が新しい家居 ガーデンハウスを「パーマカルチャー安曇野塾の面々」が請負ひ建てむとして、此の所の荒草木根（アラクサキノネ）を刈除き大石小石を拾ひ均（ナラ）して、今日の生日（イクヒ）の足日（タルヒ）にしも地鎮（トコシズメ）祭を慎み敬ひ執行（トリオコナ）はむと、種々（クサグサ）物を献（タテマツ）り御祭（ミマツリ）仕奉（ツカヘ）る事を平らけく安らけく聞食（キコシメ）して、今行先此の事に関係（アヅカ）れる工匠人（タクミビト）等に手の躓（マガ）ひ足の躓（マガ）ひ有らしめず、工業（タクミワザ）は飛騨人の打つ墨縄（スミナハ）の速けく事成（コトナ）さしめ給ひて、建上（タテア）げむ真柱（マハシラ）直（なお）く正しく取葺（トリフ）かむ甍（カワラノ）の高く美はしく、踏馴らす土平（タヒ）らかに築（キズキ）上げし磐盤（イハクラ）の弥（イヤ）固らかに、雨風の災害（ワザハヒ）は更なり地震岩壊（ナイイハクエ）の損害（ソコナヒ）無く、弥遠永（トホナガ）に些（イササ）かの異（ケ）しき事危（アヤウキ）き事も有らしめ給はず、安（ヤスラ）けく平（タヒ）らかに常磐堅磐（トキハカキハ）に子孫（ウミノコ）の八十続（ヤソツヅ）きと共に立栄えしめ給へと、恐み（カシコミ）恐みも称辞申鎮納（タダヘゴトマヲシシズメヲサ）め畢（ヲ）へ奉（タテマツ）らくと白（モホ）す』 海の物　野菜　塩　水　果物　お菓子　お酒を　神前にお供えして上棟祭が行われました。 諸々の罪汚れを払いたまえとかしこみかしこみ申す　神様をお呼びして神事が始まりました。 ２礼　２拍手　１礼　榊を奉納して弥栄（いやさか）を祈願します。 槌打の儀というのは、「千歳棟」「万歳棟」「永々棟」のかけ声とともに、木槌で棟木の元末を打ち堅める儀式です。 ツキねえが代表して行いました。これは棟梁が司る儀式です。 散餅儀というのは、屋根の上より、餅を撒く儀式で、方位の神様へのお供え物とも、また福を頒ける意ともいわれています。 半分のメンバーが 交代で屋根に登り紅白のお餅をまきました。 棟梁の杉山さんの元　みんなの力が結集して良き日を迎えることができました。おめでとうございます。 屋根とラス板が打ち付けられた外観　棟木には祝　棟上　建立　みんなのサインが棟木とともに乗っています。 唐草を打ち付けルーフィングを張って屋根が完成です。 2010.09.02 Thu ワクワクガーデン夢ハウスガーデンハウスの名前が決まりそうです。 ワクワクガーデン夢ハウス＠シャンティクティ ワクワクするようなガーデンで夢がいっぱい詰まった家 ●食の自給　ワクワクガーデンの物で調理　 ●エネルギーの自給　燃料は薪　ペチカかロケットストーブで暖房　調理も可能　煙突に熱交換機をつけて車のラジエターが放熱器　パッシブソーラーの温室地下に砂利層を作り熱を蓄積放熱　 ペチカかロケットストーブの熱源を温室で放出　太陽温水器で温水を作りシャワーになる 風力発電ソーラー発電に挑戦　電源は１２ボルトの独立系　車の機器が使える　ワンセグなんかも見れちゃうかも　これってちょっとやりすぎかなー ●水の自給　雨水を雨水タンクに貯めて使用 １階はストーブがあるキッチンスペース　団らんは火を囲みながら調理をしながら夢を語れます。 ２階は４畳半　３〜４人は泊まれます。瞑想　迷走？ルームにもなりますね。 水は雨水タンクを作り温室の水やりに使用　近くに生ゴミ処理のメタンガス発酵装置も作ってみたいですね。 夢をいっぱい詰め込んだ夢ハウス　当分遊べそうです。 今日は窓枠作り　ガラス屋さんでペアーガラスを戴いてきたのでこの寸法にあわせて窓枠を作りました。 寸法に合わせて切った部材 組み立てた窓枠 間柱を入れて窓枠を取り付けます。 まず下地作りが必要です。１階部分には窓枠を取り付けてみました。この左側にキッチンストーブペチカが作られる予定です。 2010.09.03 Fri ガーデンハウスに窓枠がつきました。 ガーデンハウスに窓枠がつきました。戴いてきたペアーガラスで作ったのでデザイン的には窓の大きい建物になりました。その分明るくていいのかなーとも思っています。下地を打ち付け窓枠を固定しています。足場の辺に温室ができる予定です。柱が４寸角なのでどっしりした建物に見えますね。 2010.09.06 Mon ガーデンハウス下地作り 戴いてきたガラスの寸法で窓枠を作り下地を整えました。これで断熱材を入れて板を張れば壁ができあがります。 ペアーバラスは断熱に優れ値段も高いですが　これは設計変更になった物を無料で戴いた物です。 ふつうは設計が先ですが設計が後　ガラスにあわせて窓の寸法が決まります。 南側の壁面　左側ははめ殺し　右側は開き戸になります。電気配線ををすませれば壁に取りかかれます。電気はソーラーパネル２枚で１２ボルト仕様にしようと思っています。部材を拾い出して明日は材料の手配です。 シャンティクティ側　東側です。はめ殺しの窓と開き戸　窓には太陽と月とお星様が描かれます。板でくりぬいて作る予定です。 北側下地が完成しています。断熱は新聞紙を丸めて入れるのと　籾殻で断熱をしようと思います。断熱は空気が１番　対流さえしなければ機能します。新聞紙を丸めて入れただけでも充分です。なぜ使われないかというと作業効率が悪いからです。これから古新聞を集めなくっちゃいけません。 2010.09.07 Tue ガーデンハウス電気配線 壁面の下地が終わったので電気配線をしました。 １２ボルトの独立系でまとめようと思っています。 車で使える物は何でも使えます。 １２ボルトを１００ボルトに変換も可能です。ソーラーパネル２枚で事足りるでしょう。 　 ９月１９日　建築実習　11:00〜 今日の作業は壁が中心。屋根張り班、温室部分の垂木受け班、外壁の下地張り班、室内壁張り班に別れて作業。基本的に金槌作業中心で、板をそれぞれに必要な長さに切っては張り、切っては張りの繰り返し。黙々と釘を打つ。かなりの音が母屋まで響いていたらしい。 この作業結構気持ちがよく、作業量も多かったので頭が空っぽになる感じがした。   まず下地を打ち付け板張りにします。ラス板と野地板を使って張っていきます。 断熱材は新聞紙を丸めて入れていきます。空気が断熱には１番ですが対流によって夏が逃げます。対流しない様に新聞紙を利用　籾殻や段ボールも利用できます。１番安上がりな方法です。 屋根は板葺き ６０センチの板を３枚重なるように２０センチずつずらして張っていきます。伸縮するので５ミリくらいの隙間を作ります。 結局、屋根の材料などが無くなるくらい作業は進んだ。来月は壁塗りだ 壁ができてだいぶ家らしくなってきました。 010.09.25 Sat 前は温室　ガーデンハウスはラス板が張られ　ルーフィングを張って　ラス網を張りました。 次回モルタルを塗って漆喰を塗れば外部は完成です。　 次回のパーマカルチャー塾で壁塗りになります。 　 2010.09.28 Tue ガーデンハウス温室 時間がとれたのでガーデンハウスの温室部分の垂木を刻んで載せました。サッシ部分の下地作りができたのでサッシやさんに寸法で作ってもらいます。 　　 温室部分です。ここにガラスがはめられます。温室部分の屋根は材料を手配しないといけません。 サッシ部分の下地も作りました。外壁を塗るために細部の作業が続きます。 腰部分は板張りにする予定です。 １０月５日まーくんは先生の研修でお休み　壁打ちを手伝ってくれました。 腰の部分に下地にラス板を打ち　仕上げに野地板を打って完成です。 腰回りが仕上がりこれで壁を塗れば外部は完成です。 ２階部分は昨日完成　これで天井を張れり窓をつければ住めそうです。床はカーペットを敷こうと思っています。 １０月８日 ガーデンハウスの窓作り　２×４　材を使って作りました。ペアーガラスは戴いたものガラスにあわせて窓枠を作ります。 蝶番の部分だけかき取り帳番をつけます。 はめ殺しの窓には○△□　禅の造形　 下の段は月　太陽　星をパーマカルチャー塾の時にかき込みます ２階部分は断熱材を入れて天井板を張れば完成です。 断熱材はヘンプの断熱材の端材をつきねえから戴いてきました。 パーマカルチャー塾で断熱材を入れて天井を張ろうと思っています。 温室部分の材料手配　ガラス手配が必要です。 １０月　ペチカタイプのロケット時計ストーブ型　制作 　ガーデンハウスと温室を暖めます。　　　　　　　 　　　　　　　ペチカタイプのロケットストーブ パーマカルチャー建築実習　ガーデンハウス作り ガーデンハウス　今日はモルタルの壁塗り　みんなでつなぎに着替えて記念写真 モルタルを練って塗り方の説明 コテ板にモルタルを取ってコテにのせます。 ラス編みにモルタルを塗っていきます。足場を作って塗っていきます。 端はマスキングテープを貼って養生しています。　 塗り終わった後　腰の強い刷毛でチリ掃除　水を切って刷毛できれいにしていきます。 　 モルタル塗り完成　次回はこれに珪藻土を塗る予定です。 大工仕事は天井張り　つきねえから戴いたヘンプの断熱材を入れて張っていきます。 完成した天井　来月壁塗りと温室を作れば完成です。 １１月４日 2010.11.04 Thu ガーデンハウス温室作り ガーデンハウス作りも　ちゃくちゃくと進んでいます。 入り口ドアー作り明かり採りもかねてガラスもはめ込みました。 ちょっと丸みを入れて柔らかさを演出　素材の荒々しい感じを取り入れて制作しました。 ガラスを入れるために回り縁を用意しました。おじいちゃんの仲間が３人駆けつけてくれて作業がだいぶ進みました。 ヘンプの断熱材も入れて天井も仕上がりました。 注文したガラスを入れれば温室も完成します   １１月１２日 ガーデンハウスの温室部分が完成しました。普通こんな温室を作ると４０〜５０万はすると思います。 サッシが６万円　ガラスが３万円　屋根の取り付け金具が２万円でできました。２×４材も１万円くらいでしょうか。 　 温室用の取り付け金具はとても良くできています。ガラスの屋根を作るときにはおすすめです。 業者は大仙　全国に営業所があります。縦のガラスはガラス屋さんに言って寸法で切ってもらいました。 日が照るとまさに温室　この空気をソーラーチムニーを使って大地に蓄熱しようと思っています。 ブリキの樋を地下に這わせて縦部分は一方は断熱一方は黒く塗って気流を作り熱を蓄熱しようと思っています。 今月は仕上げの漆喰塗りです。 先月のモルタルより、ヌメ〜〜〜！っとした感触。 漆喰に水を入れ、ドリルに攪拌機をつけて混ぜ、バケツに分けて、コテとコテ板を準備。 真っ白でなく、「聚落（じゅらく）壁用」という少し黄土色の土と、粘土を加え、薄いクリーム色の自然な仕上げに。 コテ板は前もって水に湿らせます。モルタルより仕上げがむずかしい感じです。（これはふるってない土を混ぜたから塗りにくかったのですね。） それでも、講師陣もみんな加わって、漆喰塗り完成！ぽぽちゃんの発案で稲穂やもみじやイチョウの葉っぱを漆喰に埋め込んで、出来上がりです。 足場をたたんで（片付けて）、「わくわくガーデン夢ハウス」の前で、全員で記念撮影！ 壁塗りパーカルつなぎ軍団 大きな画像にリンクしています。拡大してみてください お疲れさまでした〜〜〜！！杉山棟梁ご指導、ありがとうございました。 完成したガーデンハウス　壁塗りが終わり足場が取られました。 温室の熱気で昼間はぽかぽかです。後日ソーラーチムニーによる熱循環を実施しようと思っています。 ２階室内南面　禅の造形　□△○をフィックスの窓に描いてみました。 ２階西面戴いてきたペアーガラスで作った窓　天井板を壁面もけづらずに仕上げています。絨毯の下はソフトパネルによる床暖房わくわくストーブの熱源を使い自然対流で暖まるシステム　実際にはがんがん焚かないと床までなかなか暖まらないのが問題点かなーーーでもそんなことになったら暑くていられない？　 ここはシュラフ持参で何人も泊まれそう　 瞑想（迷走）スペースとしても使えそうですね。 東面の入り口　玄関ドアーは曲線を入れて暖かみを出しました。 北側の壁には麦が塗り込められています。遊び心です。 完成したわくわくストーブ（ペチカタイプのロケットストーブ　時計ストーブ仕様） これに土を塗って曲線に仕上げたいと思っています。２階床暖房のゴム管も美しくないですね。配管をし直して塗り込んでしまえばすっきりすると思います。 商業電気地下資源の石油を使わないエコハウスに近づきつつあります。 あと要所要所に柿渋を塗れば落ち着きますね。

費用

基礎工事　貫　３寸　５分　４メートル　５本　         　　　　　２５００円　安曇木材  6/4
　　　　　　　鉄筋　３ミリ　５．５メーター　４本　　　　　　　　　１３２０円　穀屋
                捨てコンクリート　０．２５㎥　　　　　　　　　　　　４０００円　高瀬川生コン
　　　　　　　砂　０．６㎥　　　　　　　　　　　　　　　　　　　　　 ２５００円　高瀬川骨材
                石　　　　　　　　　　　　　　　　　　　　　　　　　　　　　無料　　山で入手
                セメント　６体　　　　　　　　　　　　　　　　　　　　２４００円　　コメリ　7/4
　　　　　　　アンカーボルト　　　　　　　　　　　　　　　　　 　　１２００円 　　コメリ

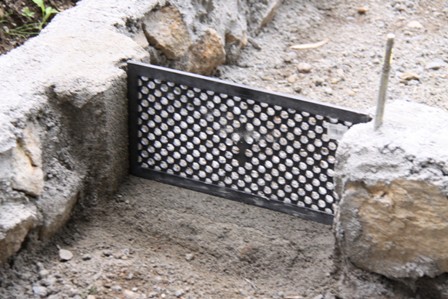

                地窓　2個　　　　　　　　　　　　　　　　　　　　　　　８００円　　コメリ　7/5
　　　　　　　束石　2個　　　　　　　　　　　　　　　　　　　　　　１６００円　　コメリ　7/9
　　
　　　　　小計　　　　　　　　　　　　　　　　　　１５５２０円

大工工事
　　　　　　　材木　敷地内のものを製材した残り　　　　　　　　　　無料
　　　　　　　釘　スクリューボルト　　　　　　　　　　　　　　　　　４０００円
                羽子板　座金　　１０個　　　　　　　　　　　　　　　　７００円　コメリ        7/20
　　　　　　　根太　４０００×８５×５５　６本　　　　　　　　　　　６８０４円　安曇木材　7/22
　　　　　　　２階床コンパネ　３×６　６枚　　　　　　　　　　　　７７４０円　小山建材　7/22
　　　　　　　屋根垂木
　　　　　　　野地板　６坪　　　　　　　　　　　　　　　　　　　　　　１３８００円　安曇木材　8/18
               垂木　９本　１５×１８　４メーター　　　　　　　　　　　６７９５円　　安曇木材　8/18
　　　　　　　
　　　　　　　間柱　１×３寸　４メーター　６本
　　　　　　　ガラ板　３坪分

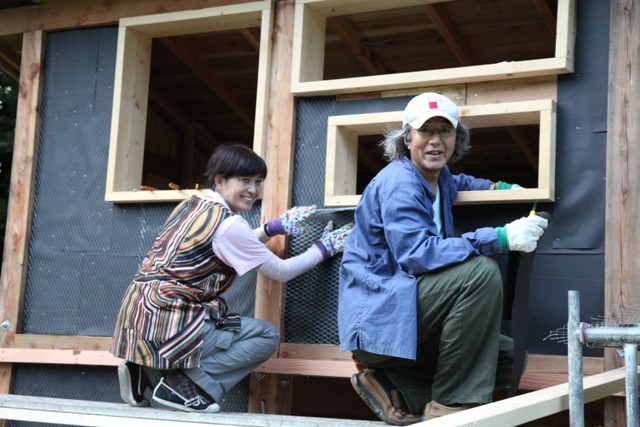

                ラス下地　　　　５坪分　　　　　　　　　　　　　　　　１００００円　９／２１
　　　　　　　野地板　　　　　　９坪分　　　　　　　　　　　　　　　　１８０００円
　　　　　　　垂木　４メーター　４５×５４　　２本　　
　　　　　　　
　　　　　　　野地板　　　　　　６坪　　　　　　　　　　　　　　　　　　１２０００円　安曇木材
　　　　　　　胴縁　　　　　　１５×０６　　　２０本　　　　　　　　　　　４９１４円
　　　　　　　　　　　　　　　　１５×１８　　　　４本　　　　　　　　　　　３００３円
　　　　　　　　　　　　　　　　　１０×０４　　　５０本　　　　　　　　　　２０００円
　　　　　　　　　　　　　　　　　０６×０６　　　４０本　　　　　　　　　　１９９５円
　　　　　　　２×４　１０フィート　１５本　５９８円　　　　　　　　　　　８９７０円
　　　　　　　２×６　６フィート　　　６本　５９８円　　　　　　　　　　　３５８８円
　　　　　　　２×８　６フィート　　　８本　９８０円　　　　　　　　　　　７８４０円
　　　
　　　　　小計　　　　　　　　　　　　　　　　　　１１２１４９円

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　建前諸経費

　　　　　　　原野製菓　0263-82-2340
          　紅白投げ餅　２臼（４升分）２２５８円　９０個　　　　　　 ９０３２円
          　紅白饅頭　２５×２　１６８円　４２００円　１個８０円　計１３２３２円

　　　小計　　　　　　　　　　　１３２３２円

屋根工事

           アスファルトルーフィング  2巻き　　　　　　　　　　　　　１１６００円

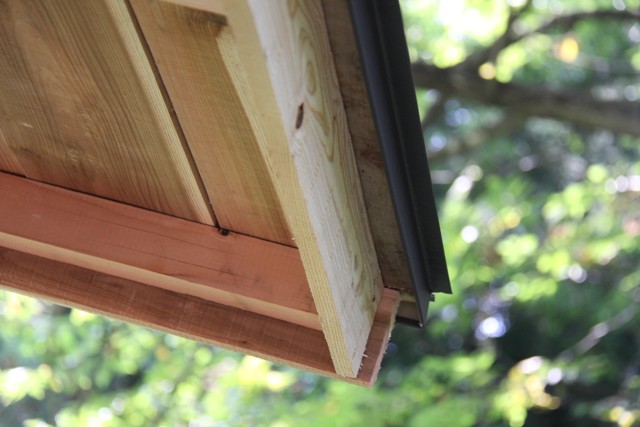

　　　　　唐草　４メーター　５本　　　　　　　　　　　　　　　　　　　　３６７０円　穀屋　　　　8/18
　　　　　野地板　　　　　　１６坪　　　　　　　　　　　　　　　　　　３６８００円　９／９

　　　　　小計　　　　　　　　　　　　　　　　　　　５２０７０円

電気工事

　　　　　電線　　　　　　　　　　　　　FFV　　　　　　　　　　　　　　　　３０００円　ワタハン
　　　　　ボックス　　　　　　　　　　　８０円×５個　　　　　　　　　　　　４００円
　　　　　スイッチ　コンセント　　　　２５０円×５個　　　　　　　　　　１２５０円

　　　　　　小計　　　　　　　　　　　　　　　　　　　４６５０円

サッシ工事

          引き違いドアーサッシ　　　　　　　　　　　　　　　　　　　　　６００００円　　岡村ガラス
　　　　温室用ガラス　　　　　　　　　　　　　　　　　　　　　　　　　 　３００００円
　　　　屋根用取り付け金具１式　　　　　　　　　　　　　　　　　　 　２００００円  　大仙松本営業所

　　　　　　小計　　　　　　　　　　　　　　　　　１１００００円

左官工事

        モルタル 　２体　　　　　　　　　　　　　　　　　　　　　　　　　１０００円
　　　　　漆喰　日本の壁　１体　　　　　　　　　　　　　　　　　　　　　７００円

　　　　　小計　　　　　　　　　　　　　　　　　　１７００円　　　　　　　　　　　　計　　　　３０９３２１円

計　　１階　１．５間×２．５間　３．７５坪　２階　２．５坪　
　　　　　　　　　　　　　　　　　　　　　　　　　　　計６．２５坪　１坪当たり　　約　　４９５００円　　一般的には坪５０万
